小米手环7拆解，升级192×490分辨率，观感细腻流畅，新增息屏显示
在目前的智能手环市场，小米手环经过了多代产品的积累，基于最像“手环”的轻盈外观设计，丰富的运动健康监测功能，获得了众多消费者的认可，占据了大量的市场份额。近期，小米手环7正式上市，屏幕尺寸和功能方面均得到了进一步提升。
添加微信好友, 获取更多信息
复制微信号
小米手环7外观设计方面延续了一贯的家族式设计风格，但屏幕尺寸由小米手环6的1.56英寸升级为1.62英寸，分辨率也从上代152×486升级到了192×490，可视面积提升了25%，观感更加细腻流畅。且新增小米手环用户一直心心念念的AOD息屏显示功能，定制有众多款息屏显示图案。
功能配置方面，除了基础功能应用之外，小米手环7支持24小时全天心率、血氧监测，支持120种运动模式，覆盖了各类运动场景，提供最大摄氧量、训练负荷、恢复时间、训练效果等专业运动健康数据分析及建议。NFC版本还支持公交、地铁、门禁刷卡，以及小爱同学语音助手。下面来看下这款产品的详细拆解报告吧~
一、小米手环7开箱
小米手环7包装盒延续了经典的外观，但在展示信息方面更加突显产品特征。正面大面积被产品外观渲染图占据，屏幕可视面积提升一目了然。还设计有中英文的产品名称，以及小米品牌LOGO。
包装盒背面展示有产品的整体外观设计，8项产品功能特点：视网膜级AMOLED全面屏、100+运动模式、全天血氧饱和度监测、50米深度防水、专业睡眠追踪、丰富主题表盘、小爱同学语音助手、多功能NFC。
产品参数信息，型号：M2130B1，电池容量：180mAh，电池类型：锂离子聚合物电池，支持系统：Android 6.0或iOS10.0及以上版本，产品颜色：夜跃黑，防水等级：5ATM，无线连接：低功耗蓝牙5.2，输入电压：DC5.0V，输入电流：250mA MAX等。
包装盒内部物品有手环主体、磁吸充电线和产品说明书。

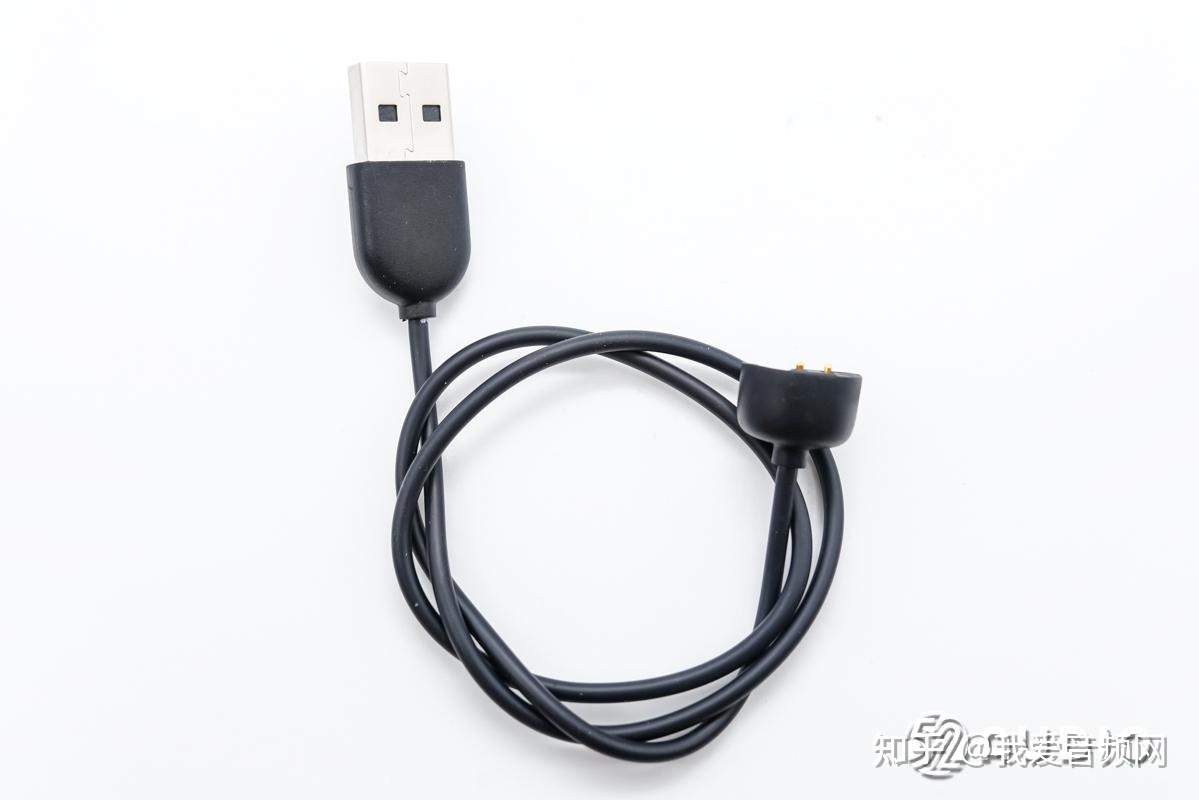

USB-A to 磁吸接口充电线特写。

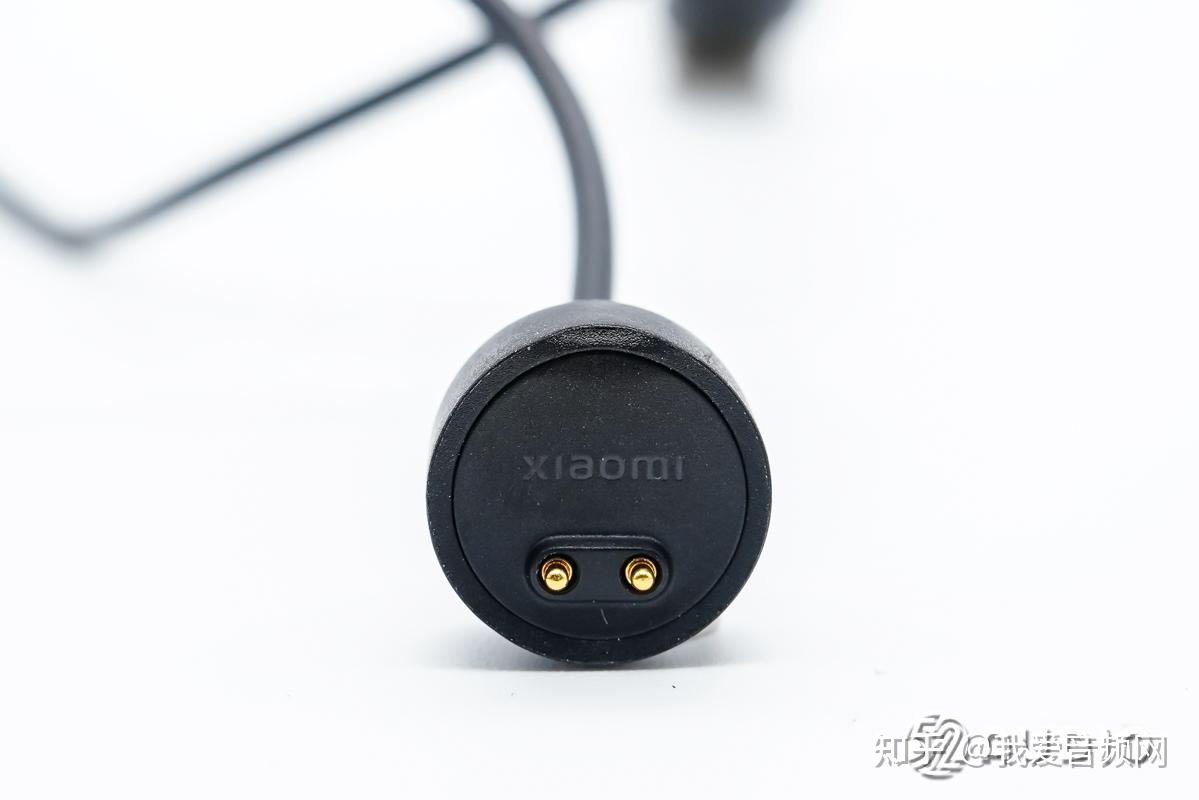

磁吸接口特写，设置有两颗金属顶针为手环充电，上方雕刻有“xiaomi”品牌LOGO。

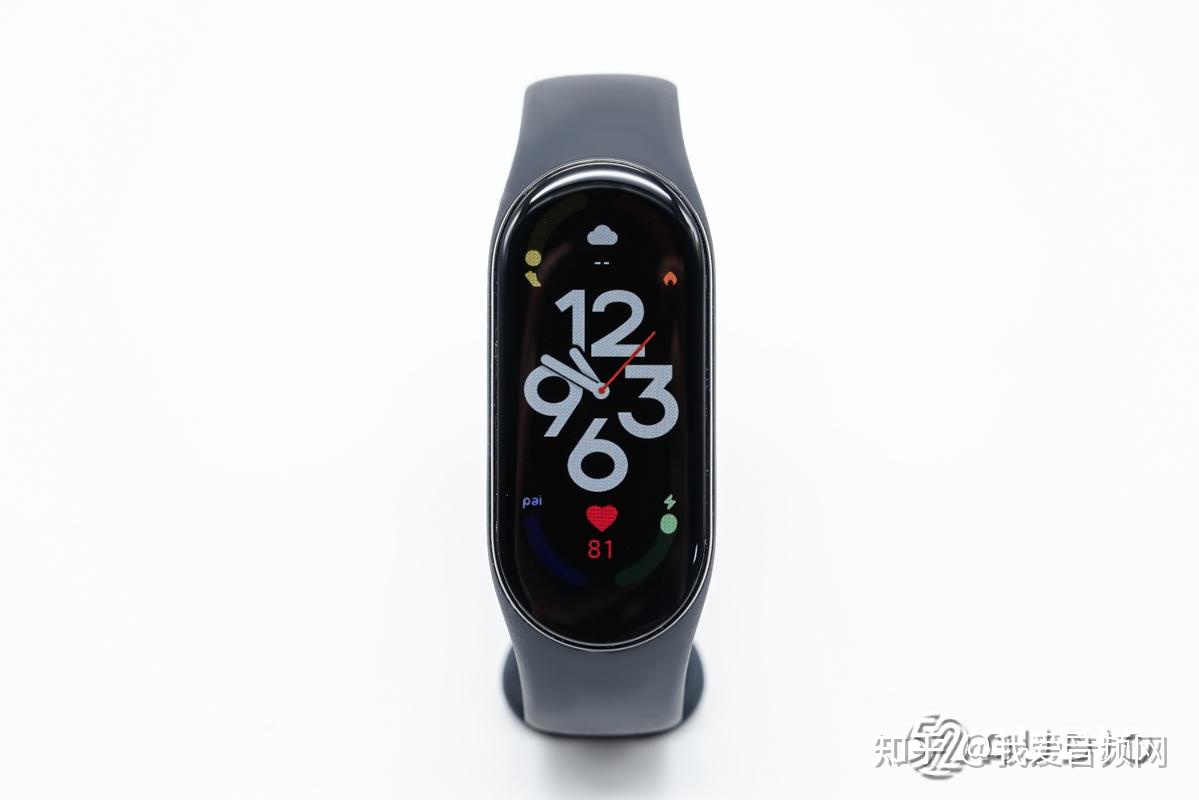

从观感上可以明显发现小米手环7屏幕尺寸的提升，“跑道”表盘由上代1.56英寸升级为1.62英寸，身材变宽，可视面积提升了25%；同时分辨率升级到了192×490，带来更加细腻的色彩表现。
表带与表盘依旧沿用了可轻松拆卸的结构设计，TPU抗菌腕带佩戴舒适亲肤，卡扣式固定，使用便捷。
NFC版本固定表带的卡扣结构背部采用了金属配色，同时起到了装饰作用。
固定表带的卡扣特写。
小米手环7背部外观一览，中间传感器模组微凸起，与皮肤更好地接触，实现更精准的测量。下方有两颗银色金属充电触点，搭配磁吸充电线为手环充电。
NFC版本表盘侧边设置有哦麦克风拾音孔，用于“小爱同学”语音交互功能。

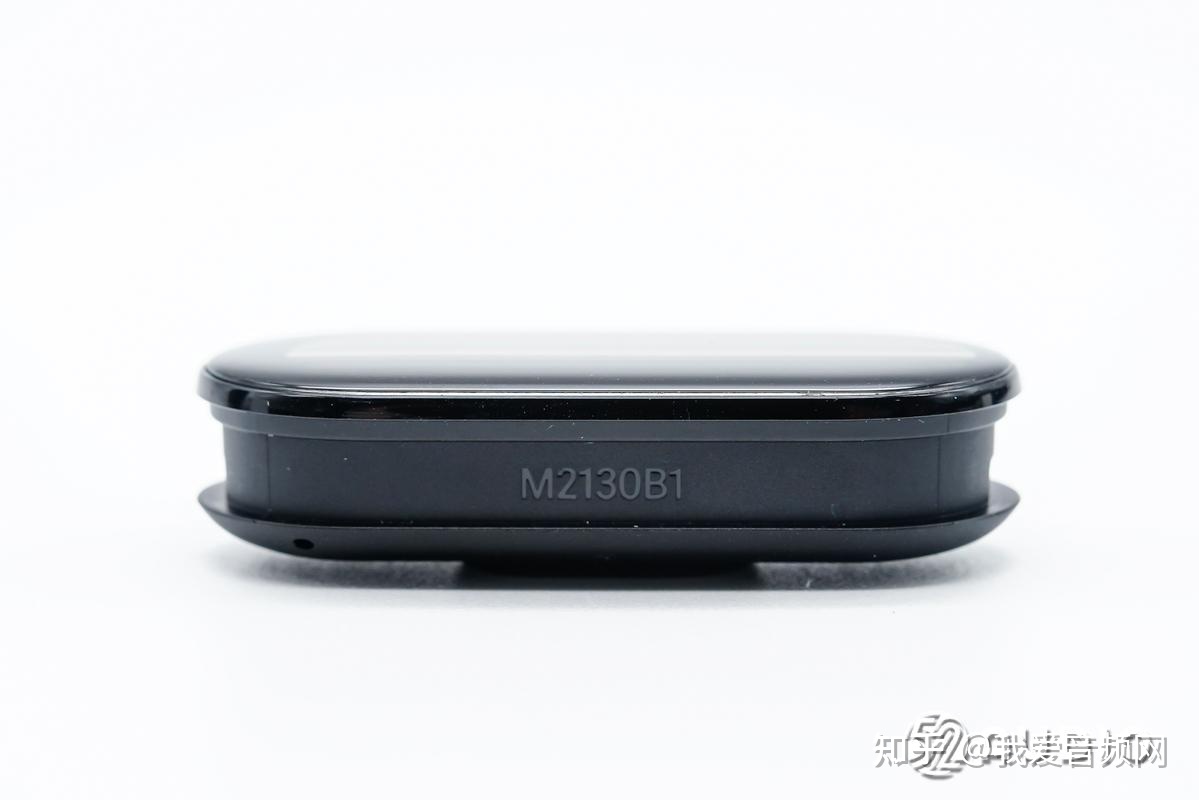

取掉表带，表盘内侧丝印有“M2130B1”产品型号。
经我爱音频网实测，小米手环7表盘+腕带整体重量约为25.6g。
小米手环7充电状态展示。
我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对小米手环7进行有线充电测试，输入电压约5V，电量充足状态下输入电流约0.16A，输入功率约为0.82W。
二、小米手环7拆解
进入拆解部分，加热屏幕边缘，软化胶水撬开屏幕盖板，内侧屏幕排线通过ZIF连接器连接到主板。
屏幕排线一侧电路一览。
屏幕排线另外一侧电路一览，排线正反面均印有Visionox字样，表示由维信诺提供。
屏幕背部贴有大面积的NFC天线，公交、地铁、门禁刷卡等功能近场通讯。

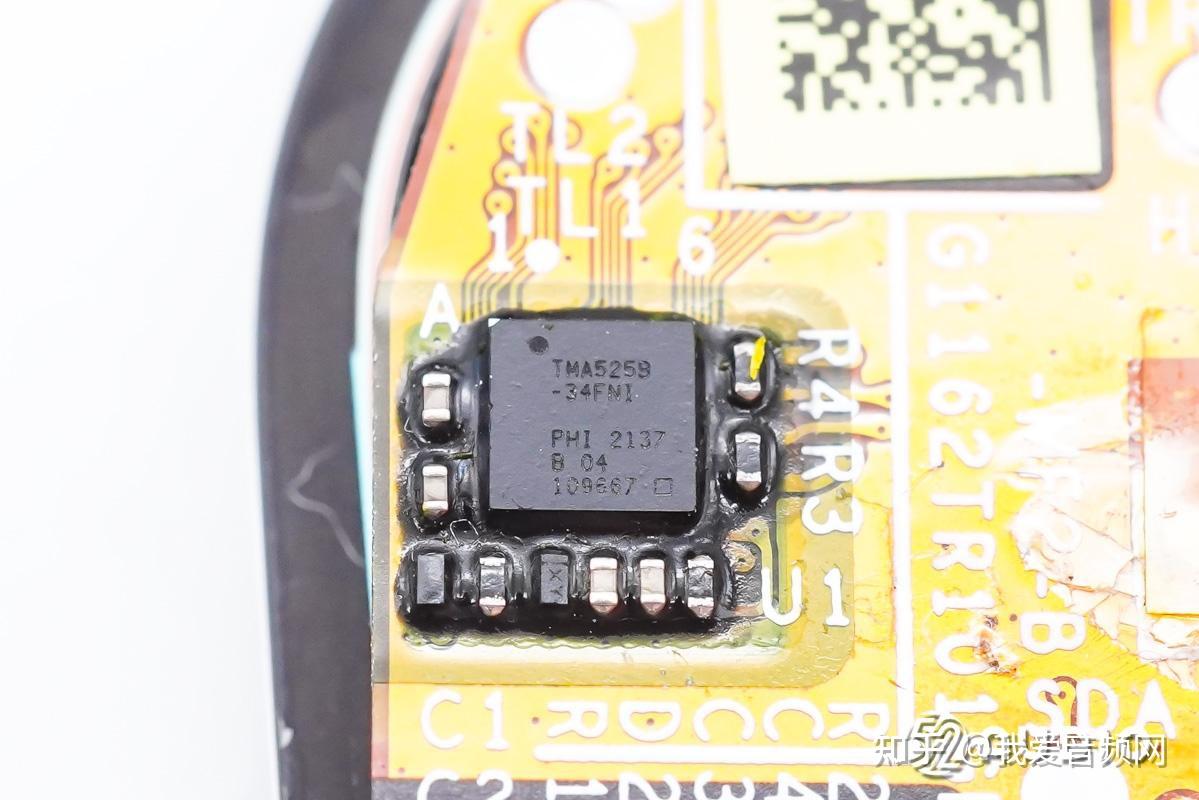

Parade谱瑞TMA525点触摸电容式触摸屏控制器，搭载32位ARM Cortex™CPU寄存器，可配置的降噪技术，适用于电池充电器和显示器，并支持DualSense™进行防水和湿手指跟踪。

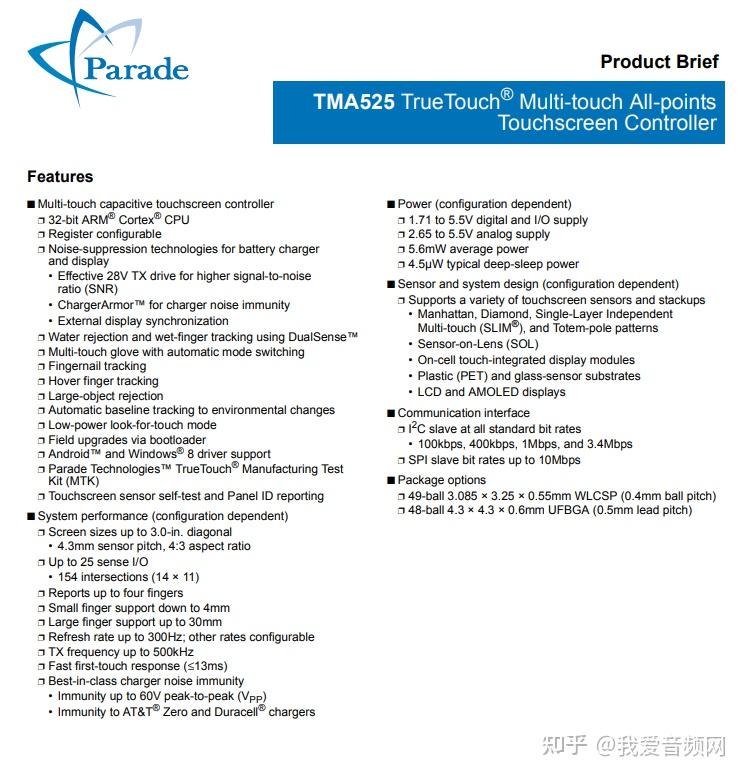

Parade谱瑞TMA525详细资料图。

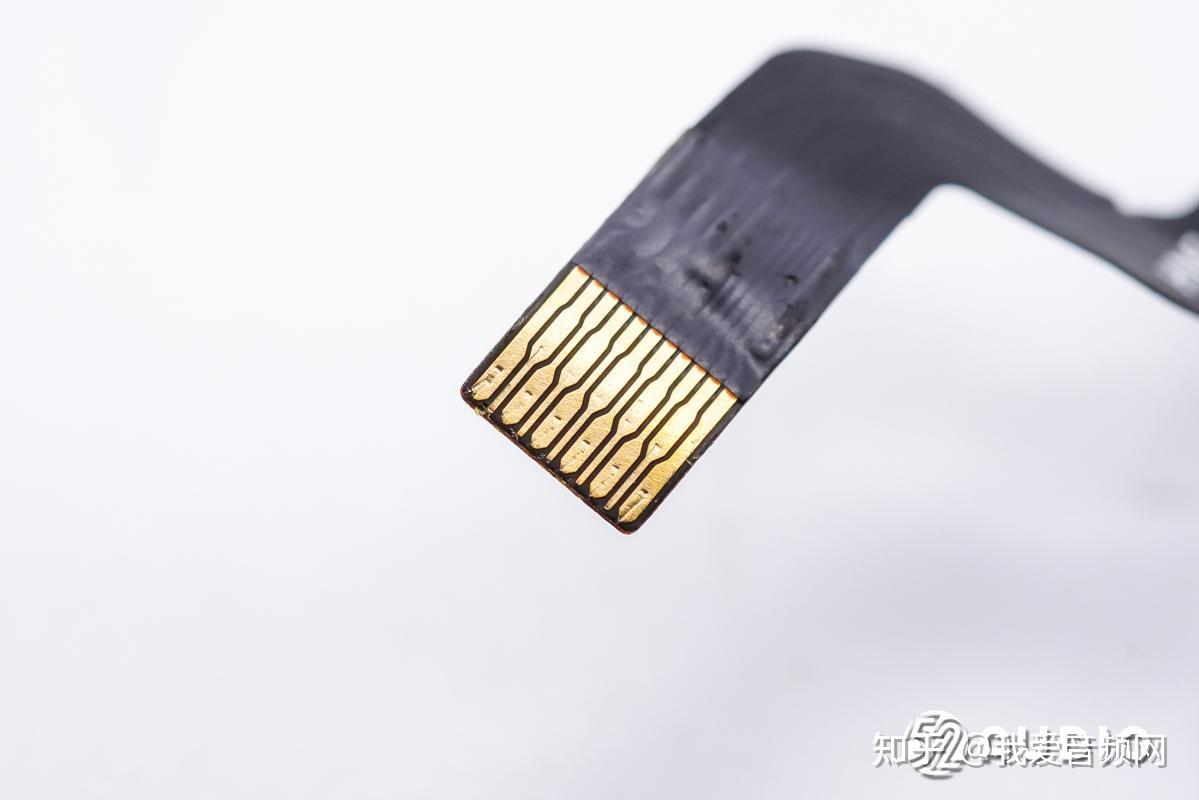

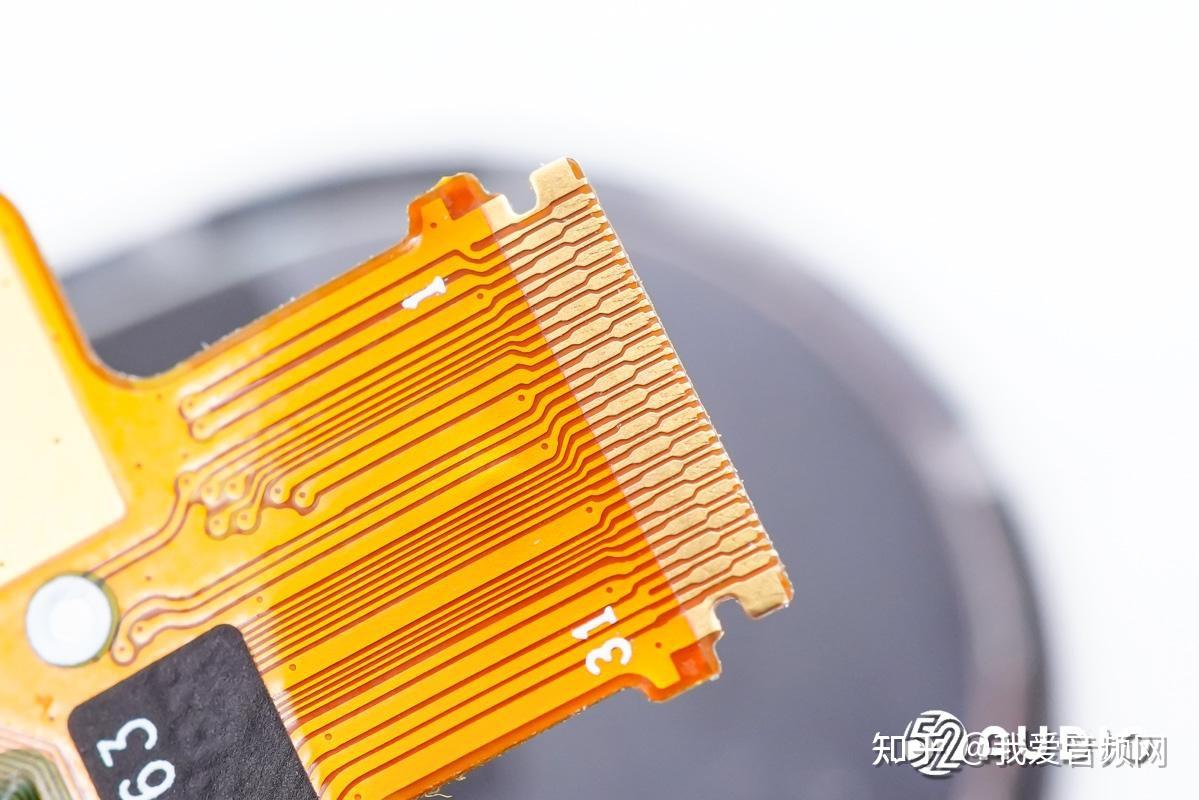

屏幕排线与主板连接的铜片特写。
小米手环7腔体内部结构一览，主板通过螺丝固定，主板上有大面积屏蔽罩覆盖。
腔体壁上贴有蓝牙天线，旁边是用于连接屏幕排线的ZIF连接器。

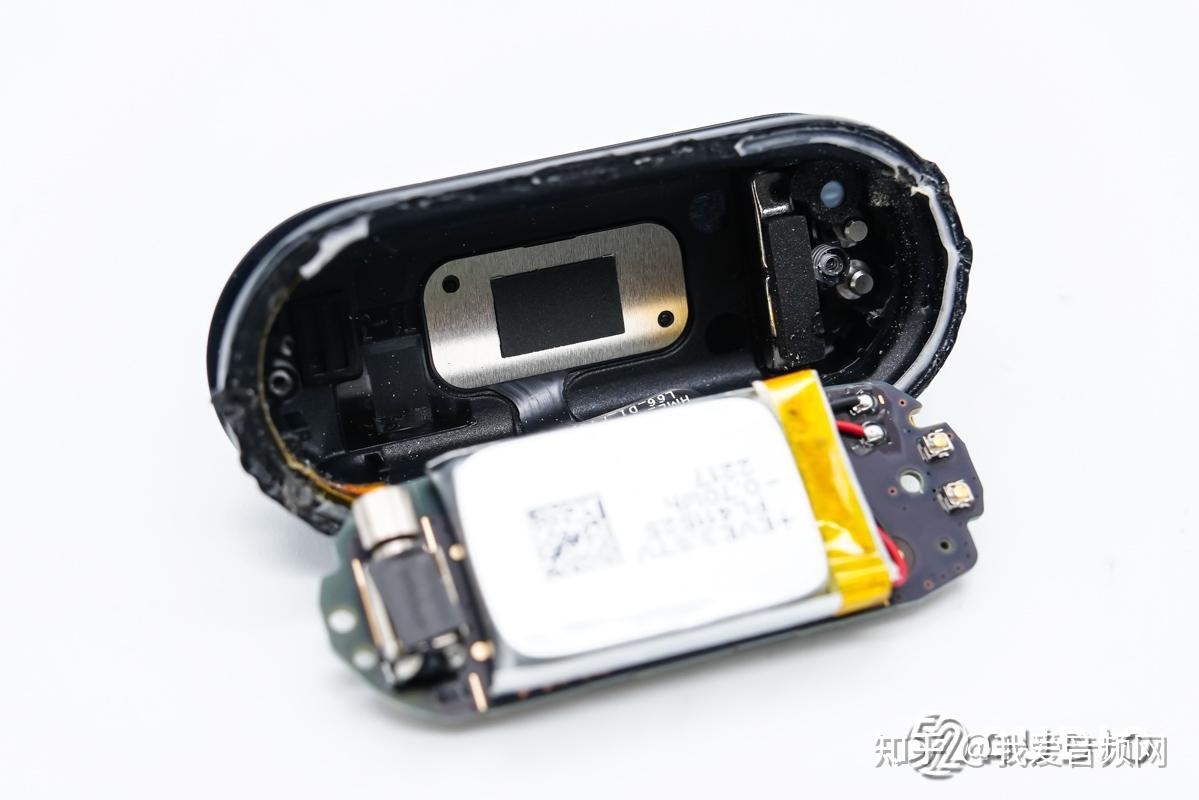

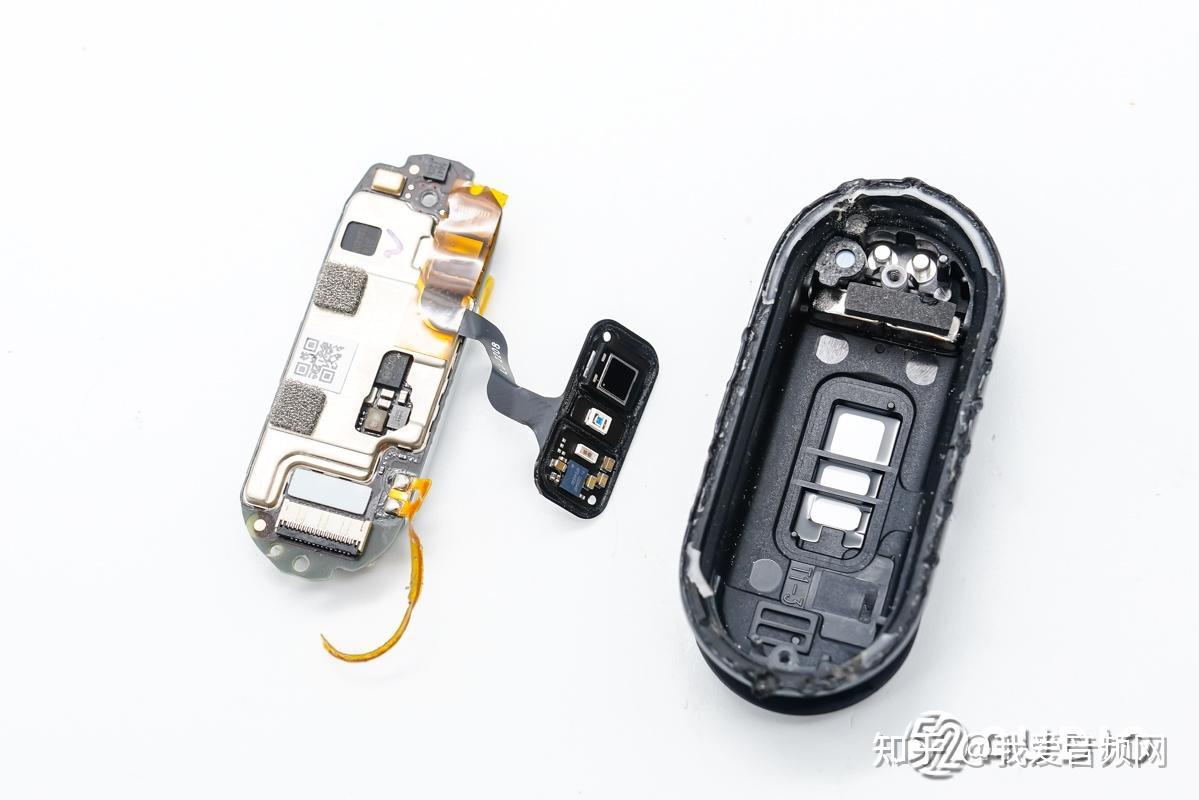

卸掉螺丝掀开主板，主板内侧固定电池，有排线连接到底部传感器模组。
取出腔体内主要组件，包括主板、电池和传感器模组小板。

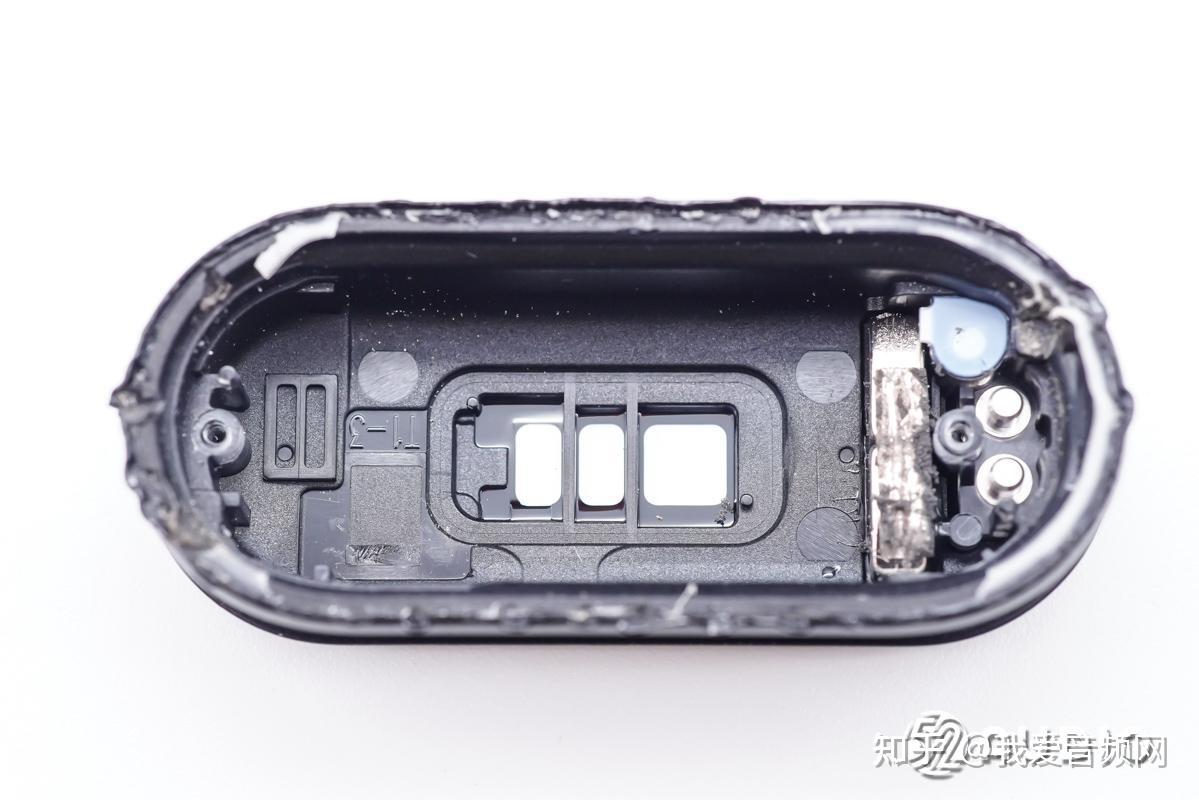

腔体底部结构一览。

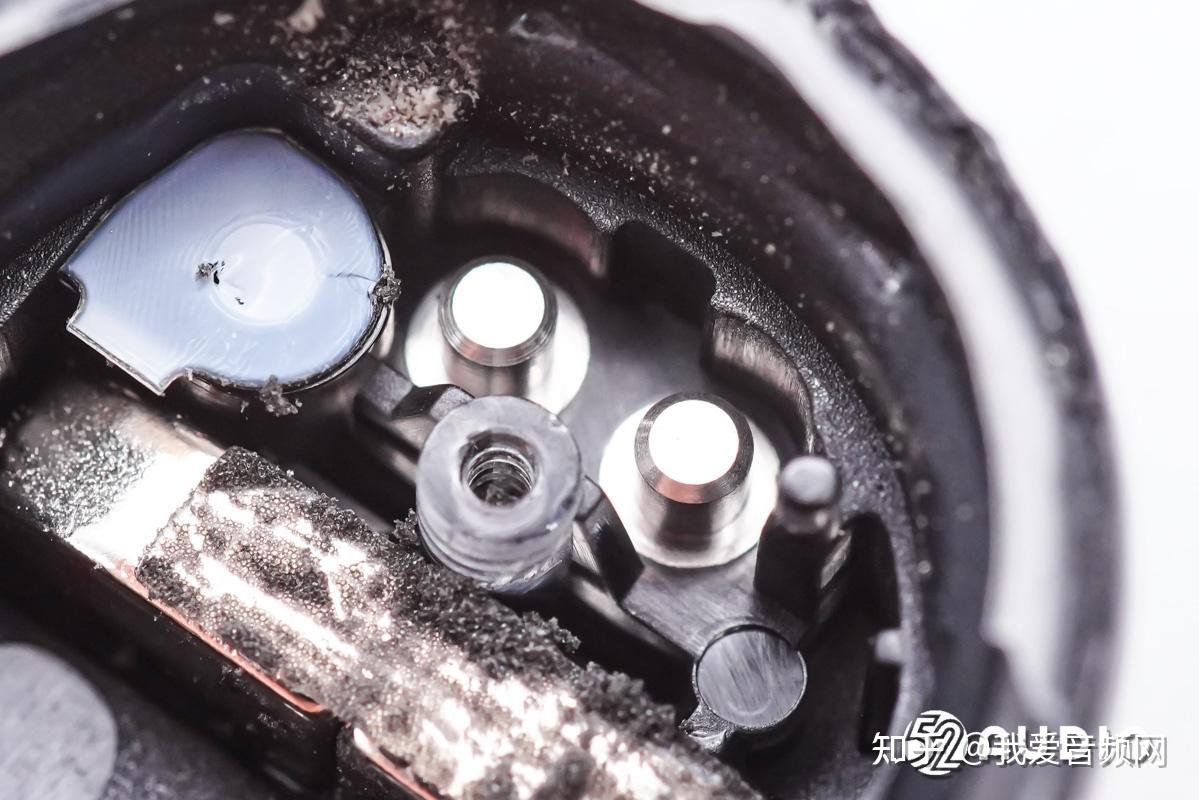

用于为耳机充电的两颗金属铜柱连接器特写。

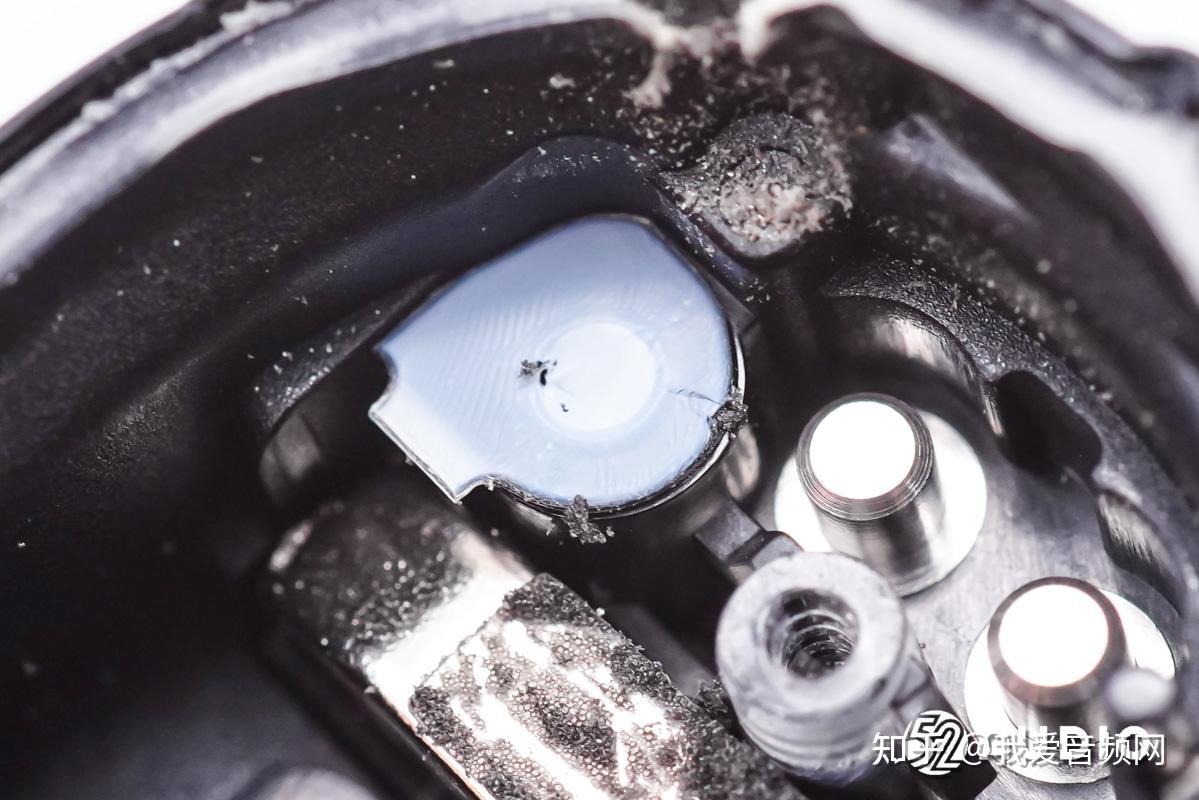

麦克风拾音孔特写，贴有防水透气膜。

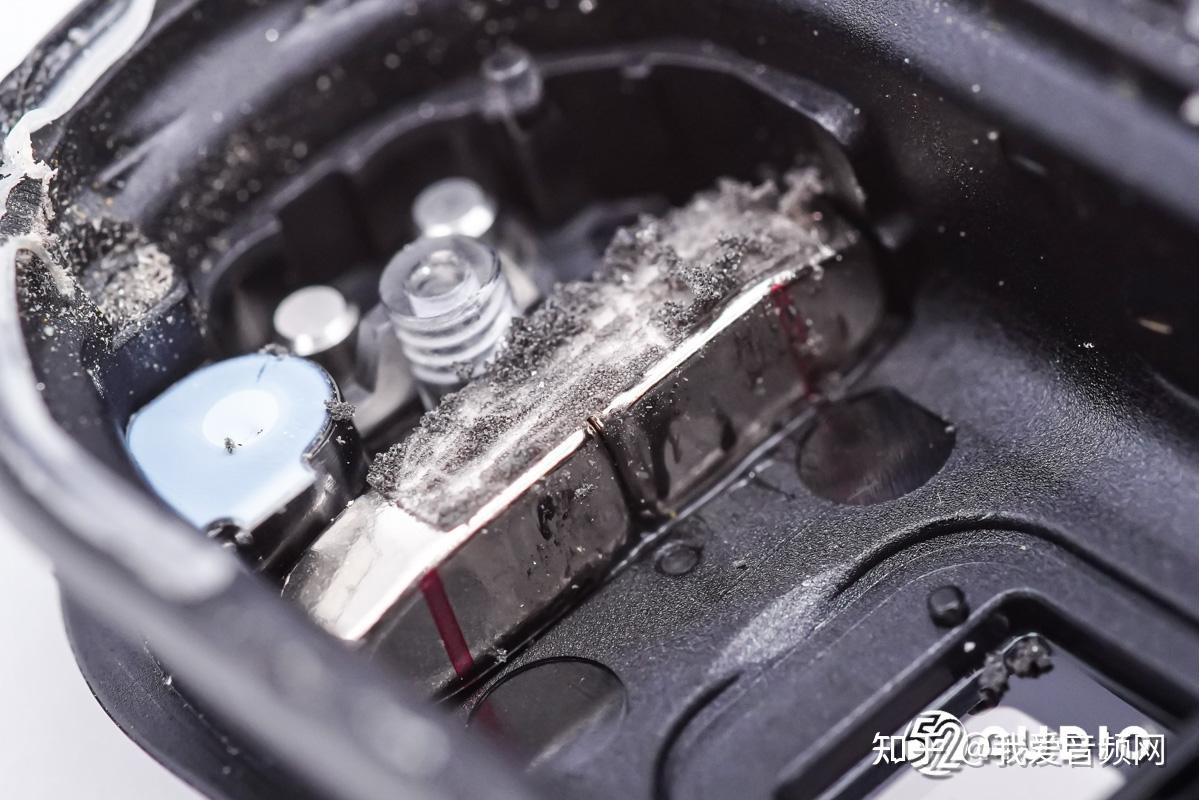

用于与磁吸充电器固定的两颗长方形磁铁特写。
传感器模组透镜特写。

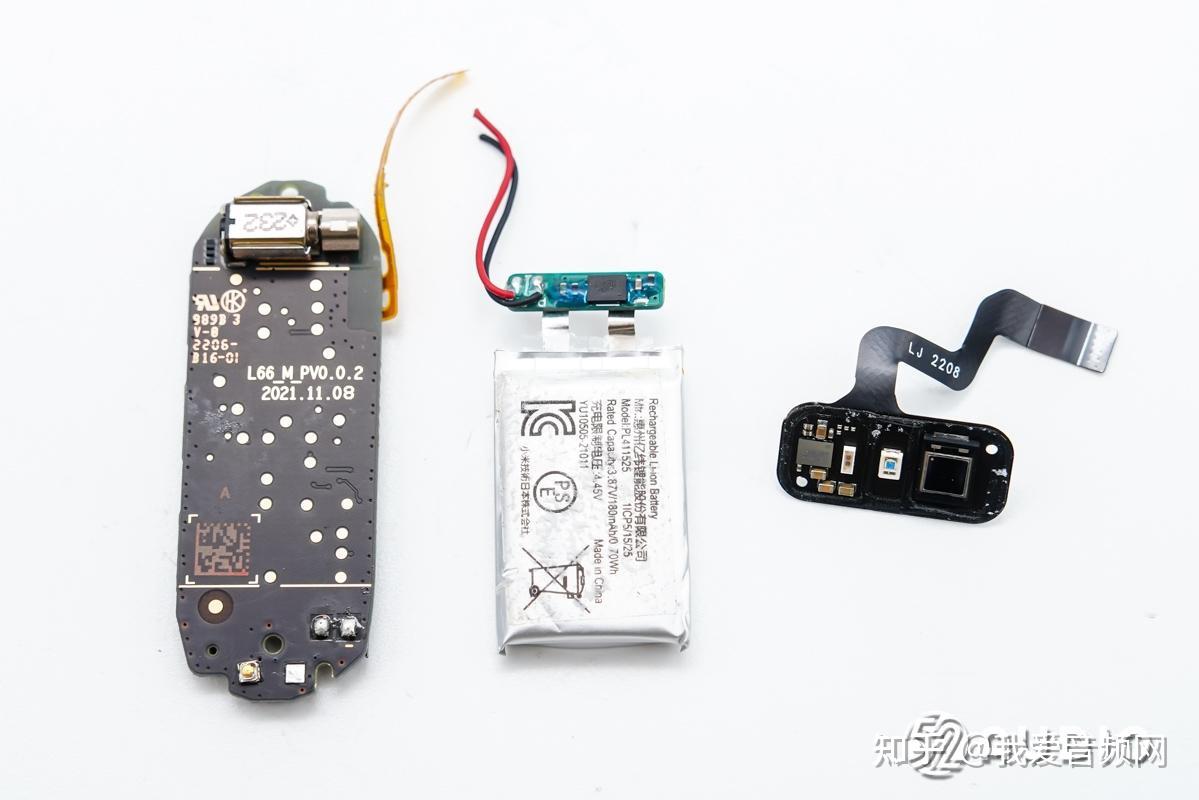

小米手环7主板、电池和传感器模组拆解一览。

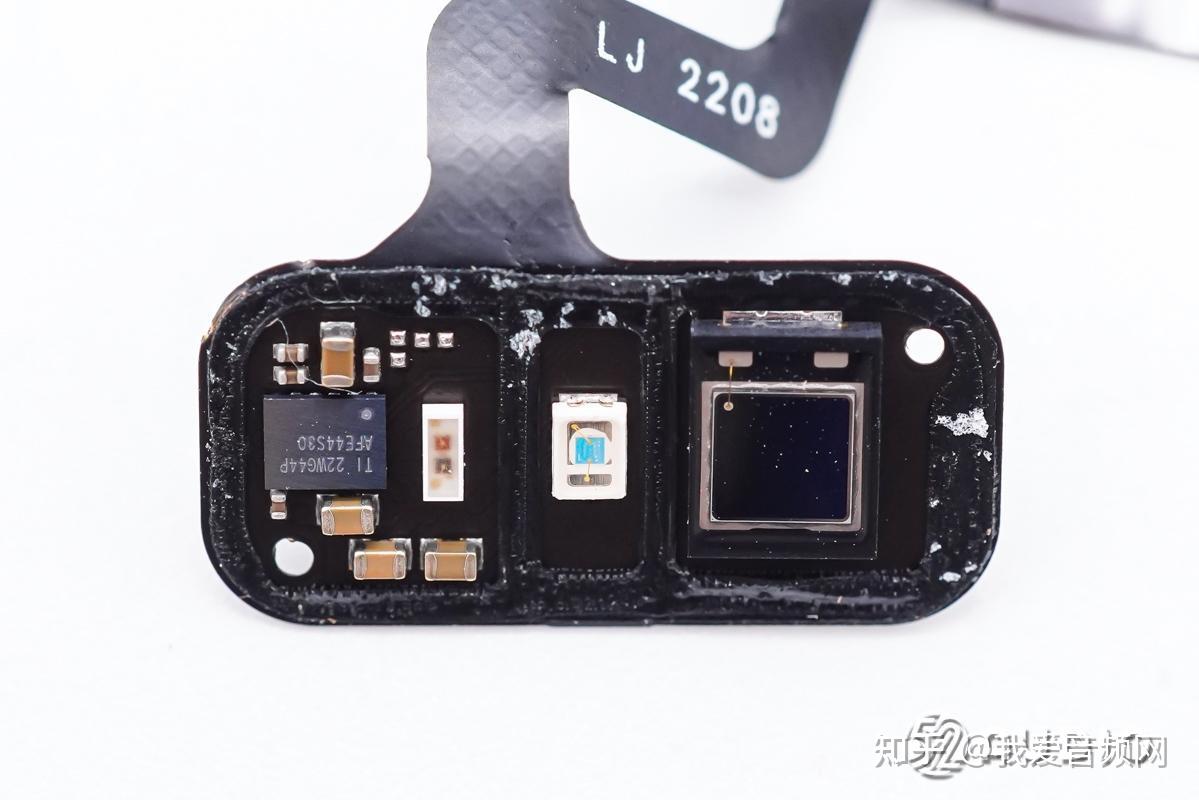

传感器模组电路一览，设置有血氧、心率检测LED灯，以及接收光线的感应器和一颗前端芯片。

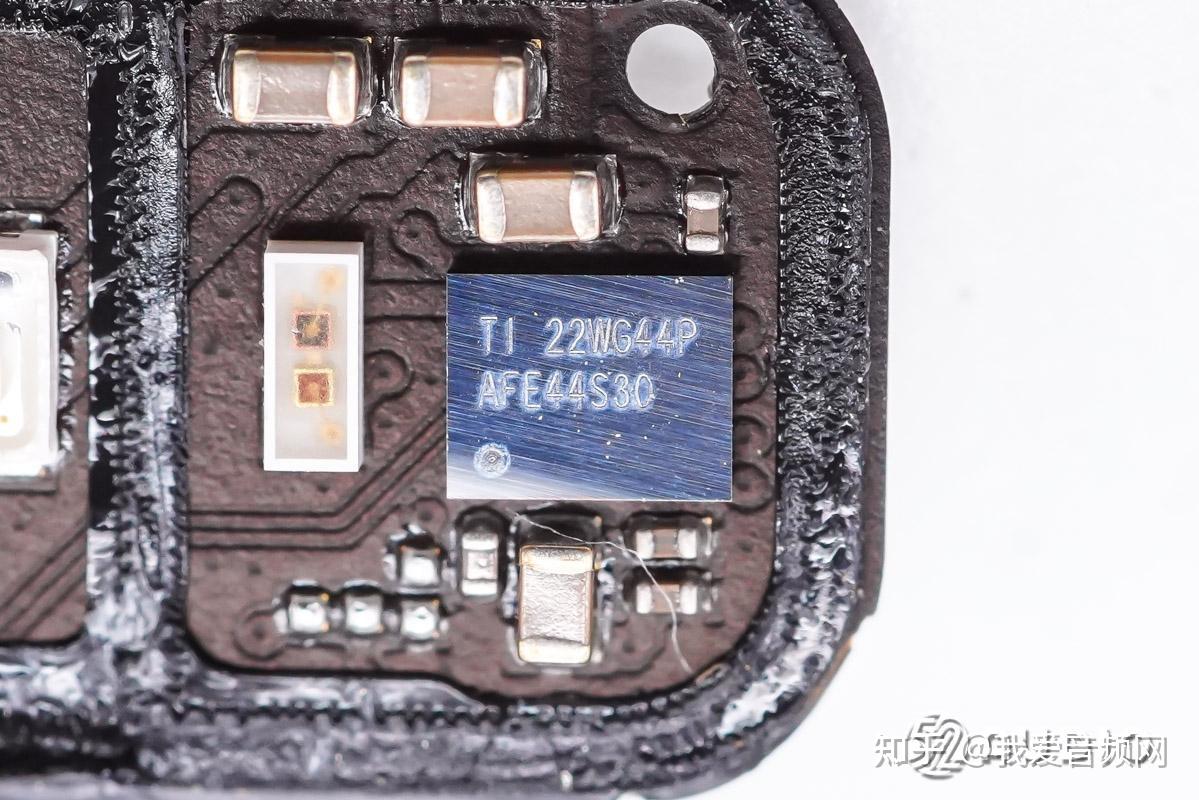

TI德州仪器AFE44S30模拟前端，面向光学生物传感应用，例如心率监测 (HRM) 和周围毛细血管氧饱和度 (SpO2 ) 测量。该器件支持多达八个可切换发光二极管 (LED) 和四个光电二极管。可以定义多达24个信号相位，并且能够以同步方式从每个相位获取信号。
光电二极管的电流通过跨阻放大器 (TIA) 转换为电压，并使用模数转换器 (ADC) 进行数字化。ADC代码可存储在128样本的先入先出 (FIFO) 块中。可以使用SPI接口对FIFO进行读取。这款AFE还配有带8位电流控制的全集成LED驱动器。该器件具有宽动态范围的发送和接收电路，有助于检测超小信号电平。

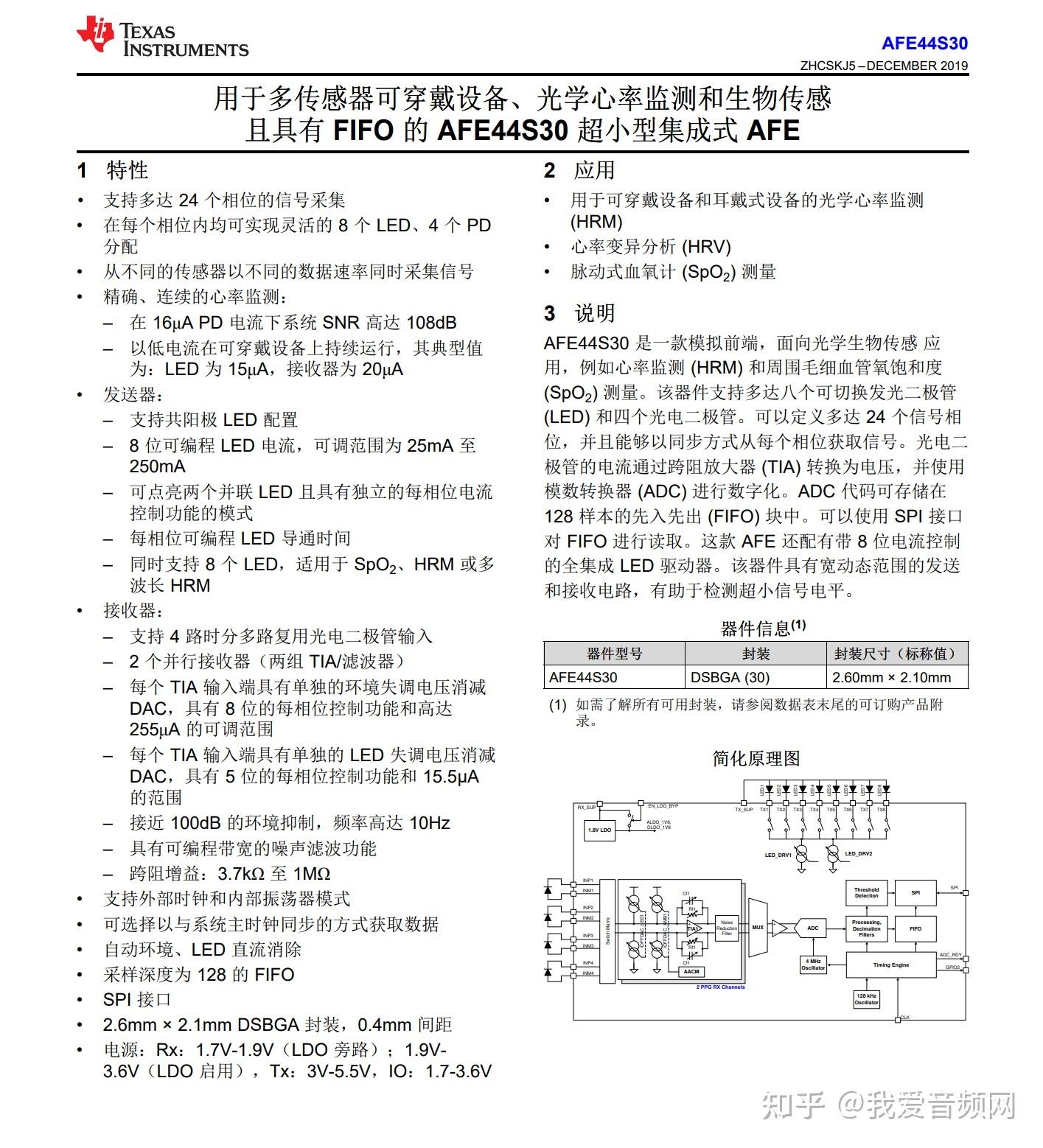

TI德州仪器AFE44S30详细资料图。
传感器模组小板通过排线连接到主板ZIF连接器。

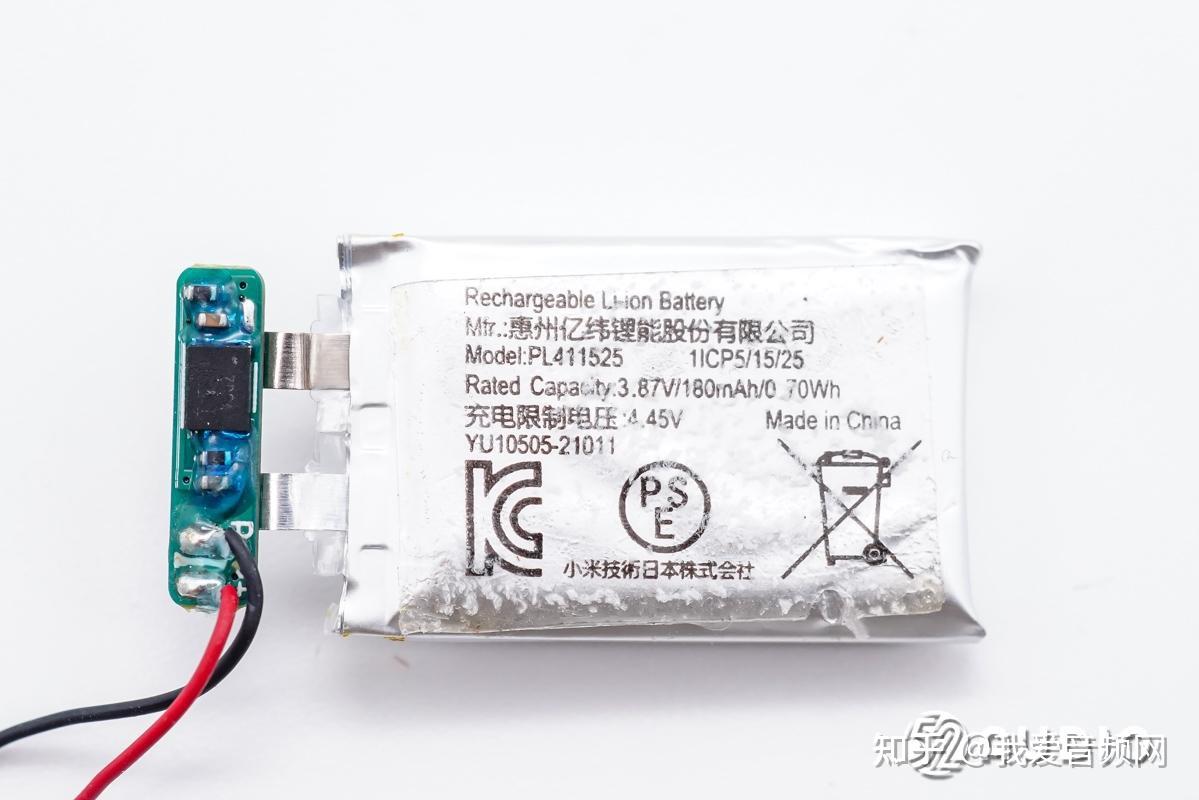

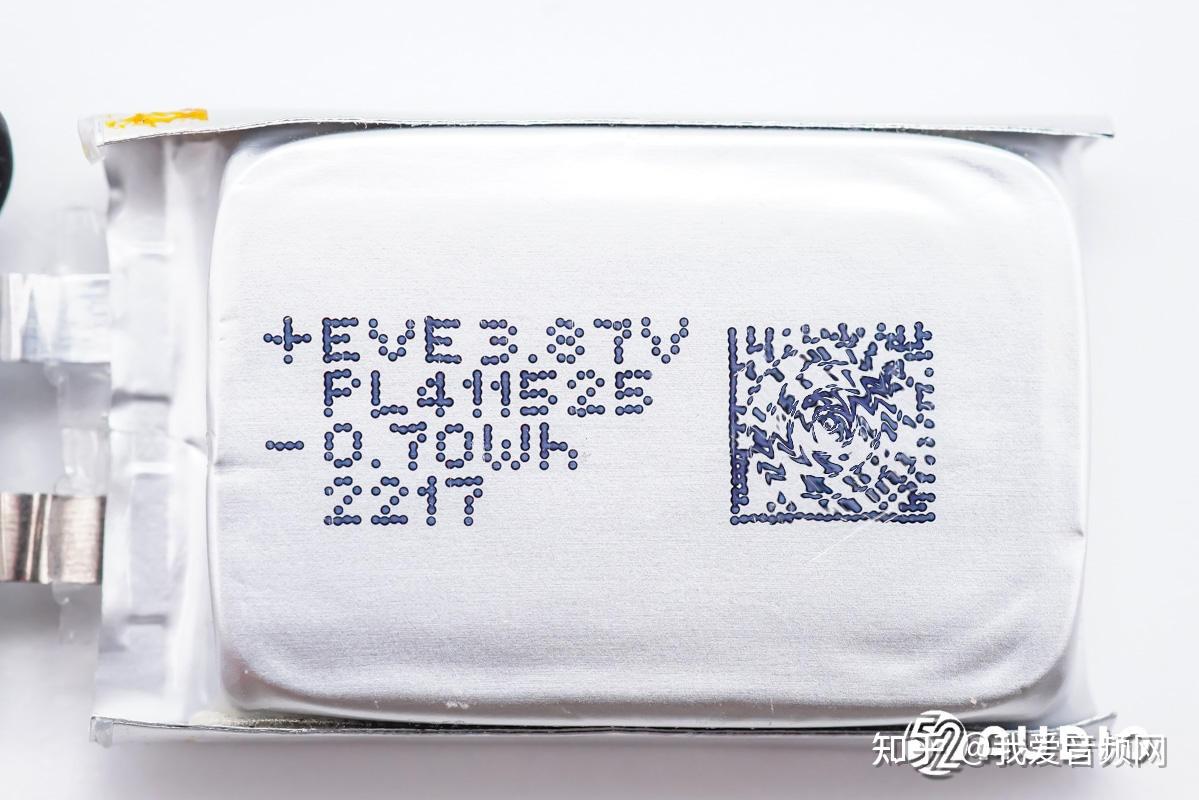

小米手环7内置电池型号：PL411525，额定电压：3.87V，充电限制电压：4.45V，容量：180mAh/0.70Wh，来自惠州亿纬锂能股份有限公司。
电池另外一侧丝印信息一览。

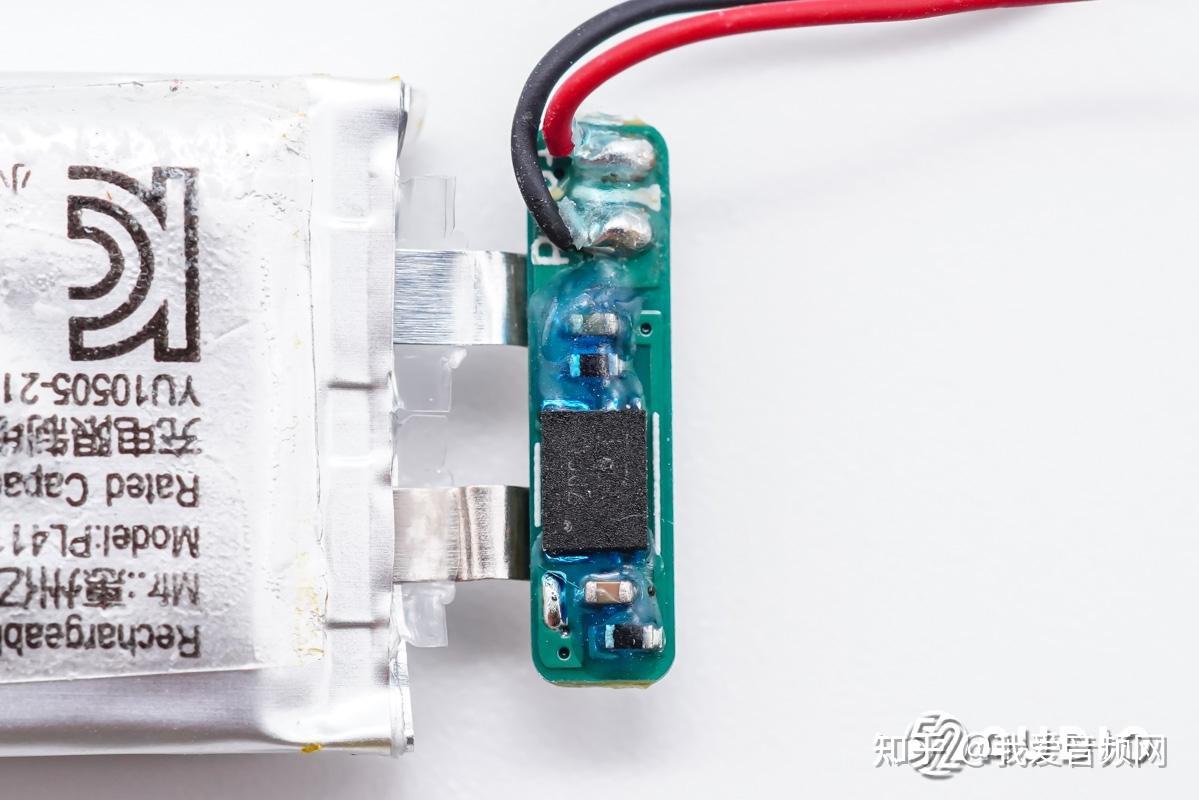

电池电路保护板电路一览。

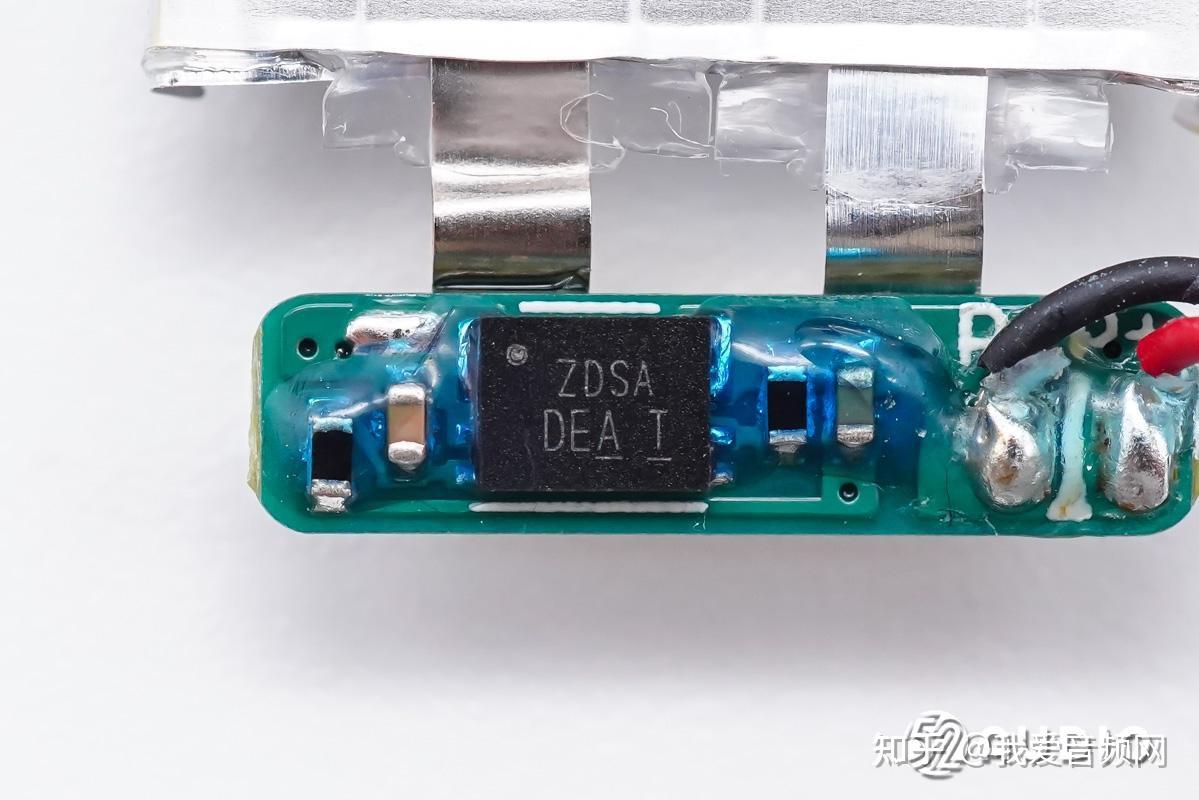

丝印ZDSA的一体式锂电保护IC，用于电池的过充、过放、过流等保护功能。

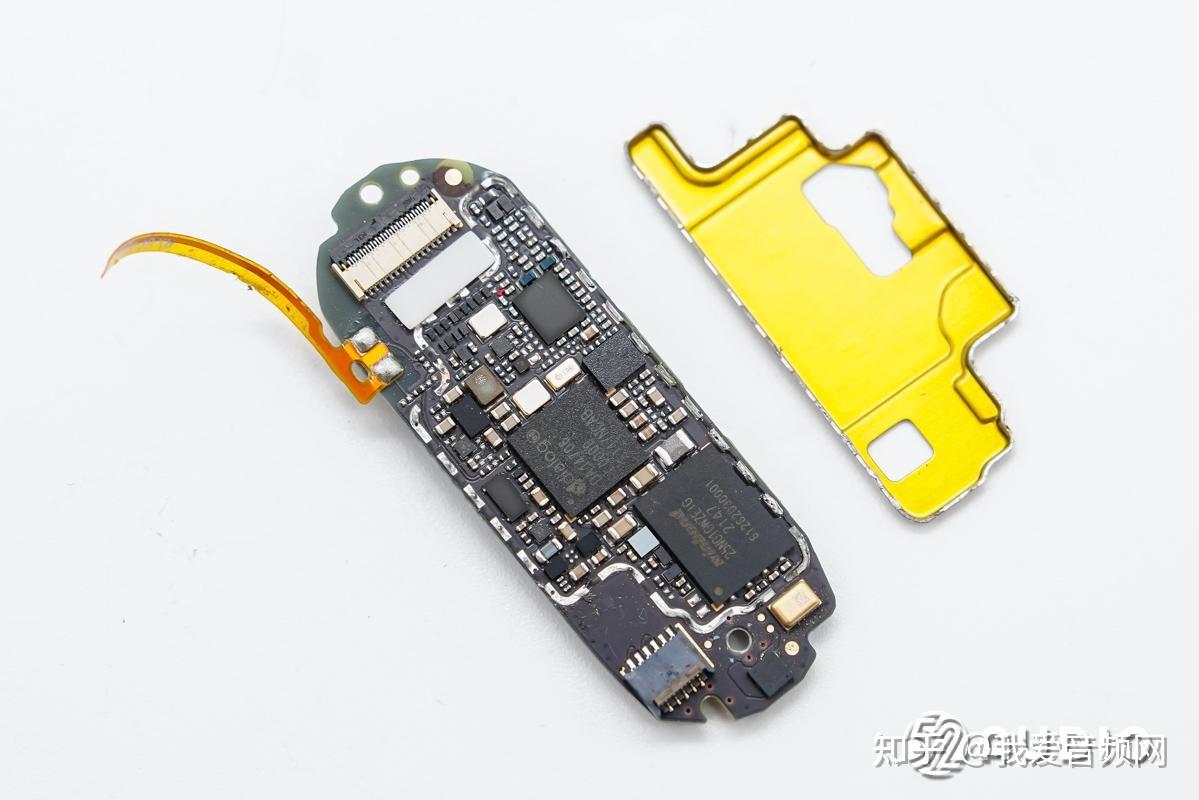

加热取掉主板上的屏蔽罩。
主板一侧电路一览。

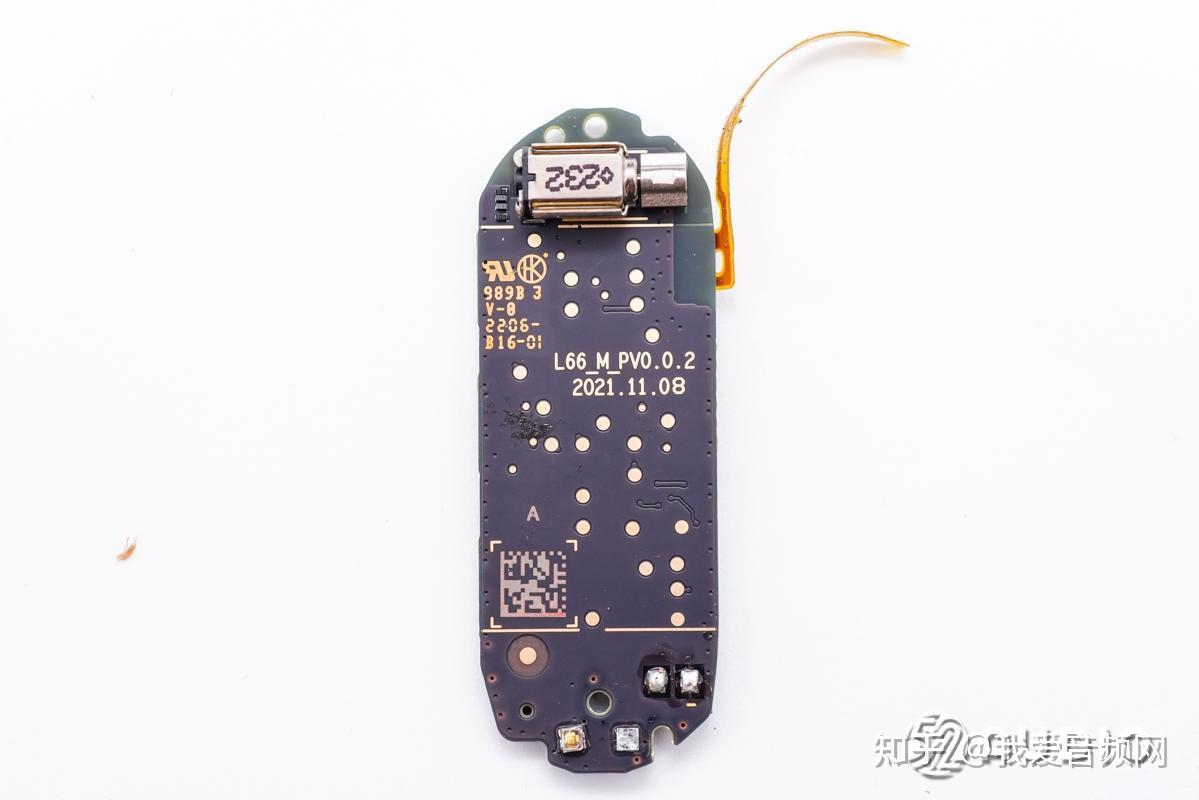

主板另外一侧电路一览。

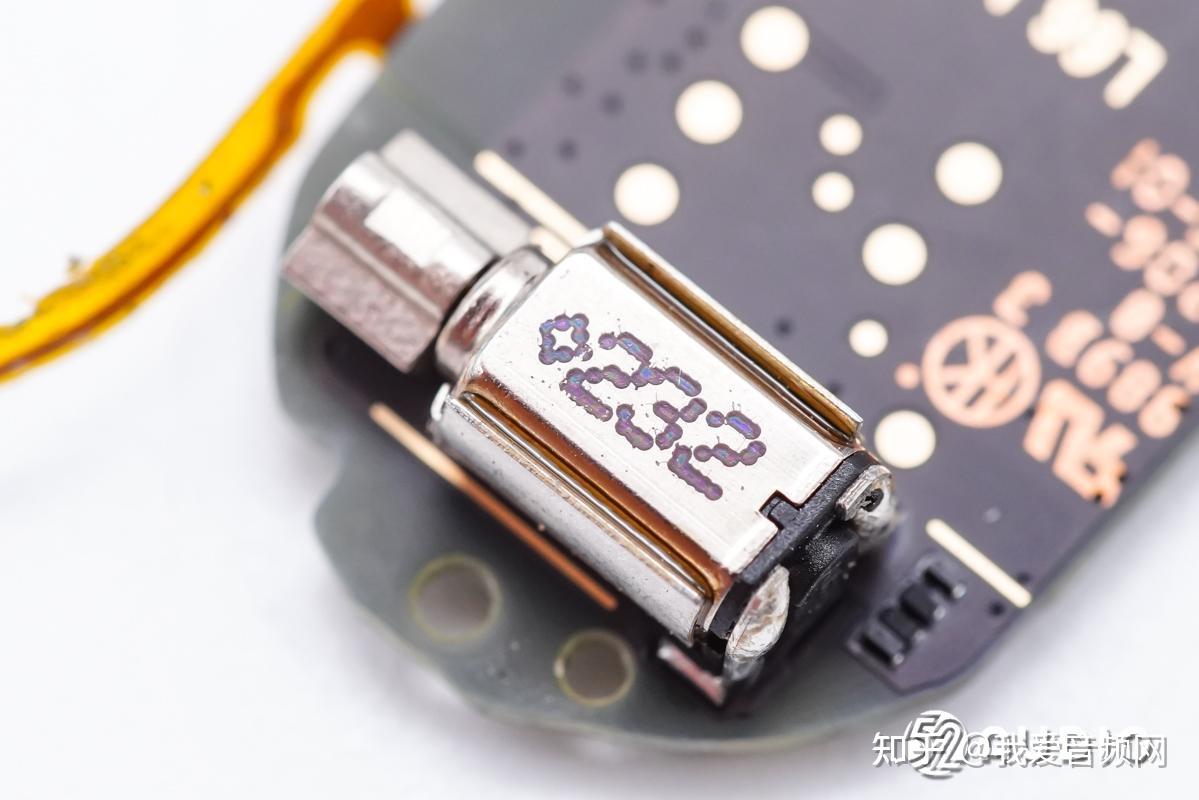

丝印“232”的转子马达特写，用于手环人机交互震动反馈。

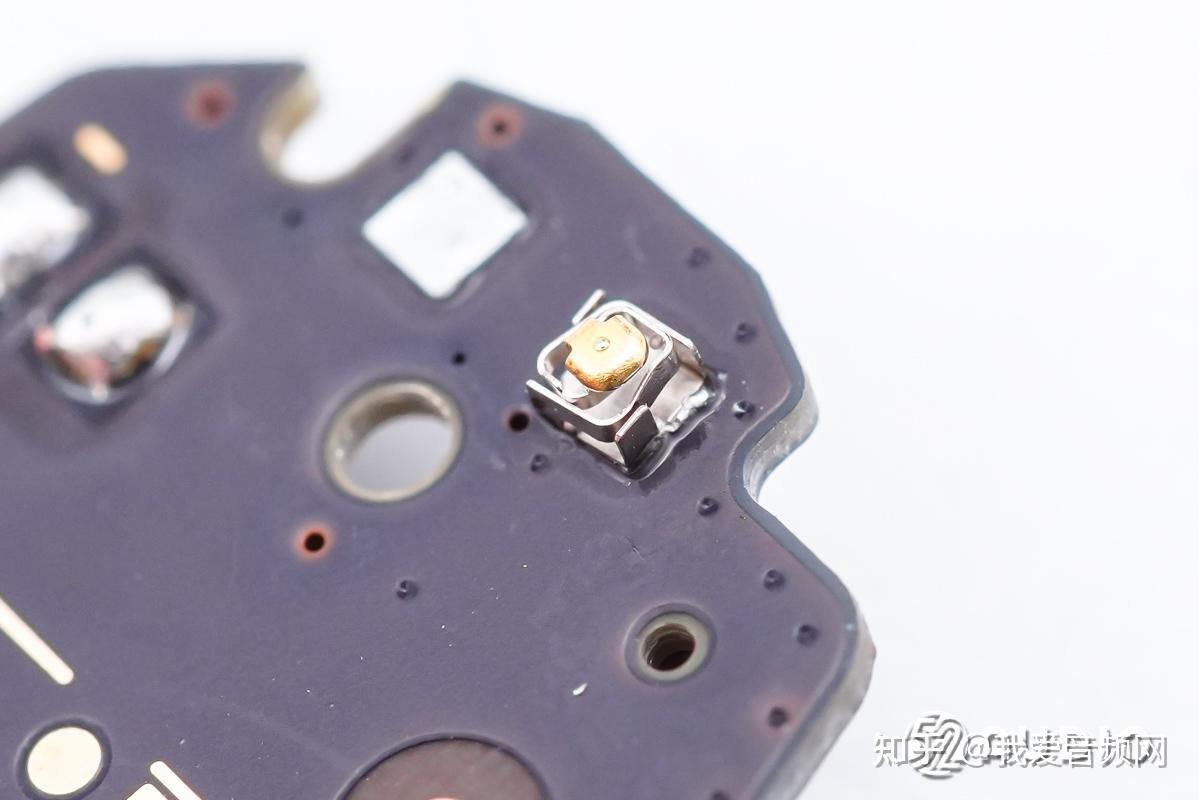

用于连接腔体底部连接器为手环充电的金属弹片特写。

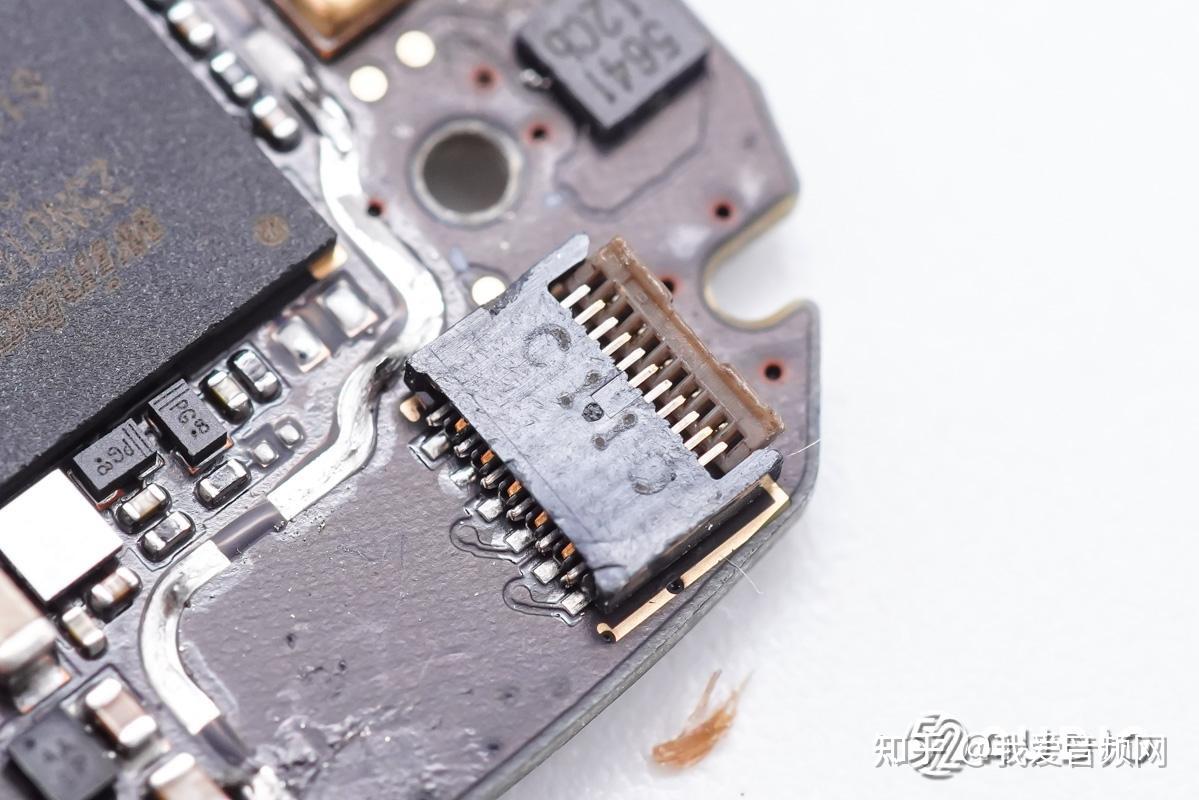

用于连接传感器模组排线的ZIF连接器特写。

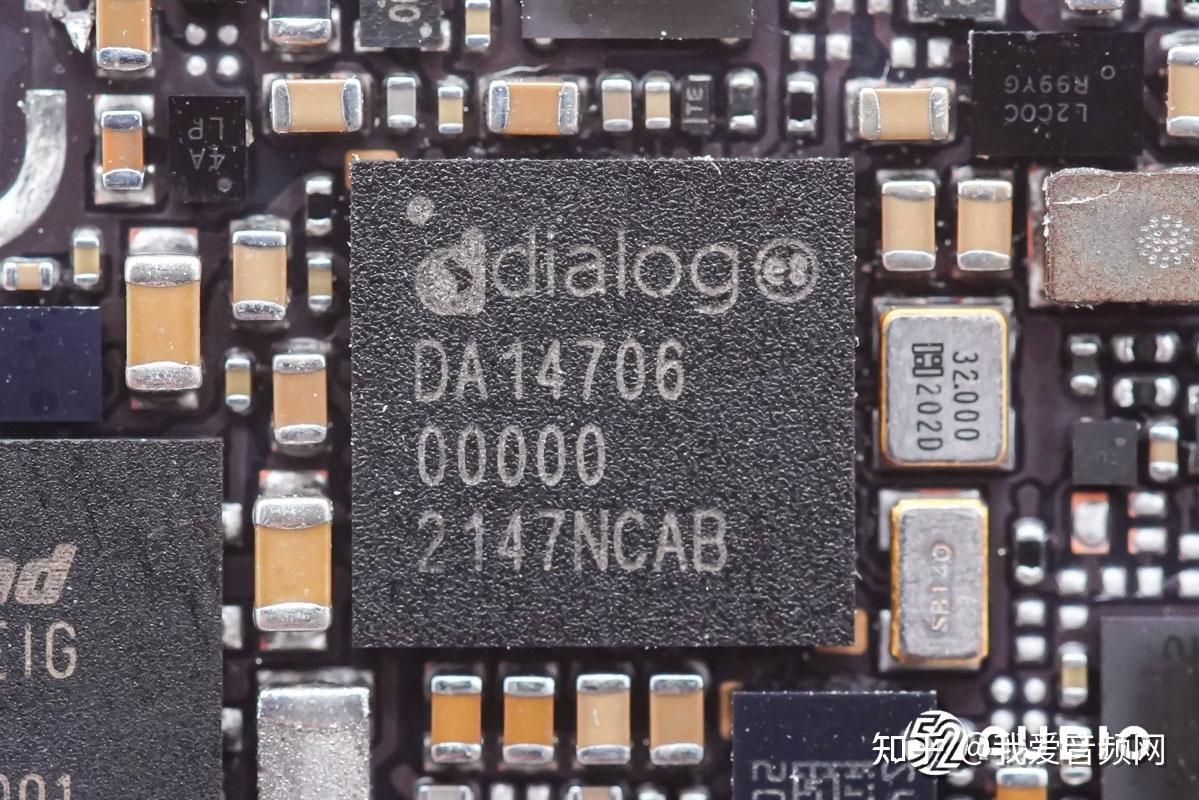

RENESAS瑞萨DA14706低功耗蓝牙无线SoC，单芯片集成电源管理单元、硬件语音活动检测器（VAD）、图形处理单元（GPU）和低功耗蓝牙®连接功能，为智能物联网设备提供先进的传感器和图形功能，以及无缝、超低功耗且始终在线的音频处理能力。
DA14706由Arm® Cortex®-M33处理器+Cortex-M0+传感器节点控制器组成，集成2D GPU和显示控制器，支持DPI、JDI并行、DBI和单/双/四路SPI接口；可配置MAC支持低功耗蓝牙®5.2和专有2.4 GHz协议；集成720mA JEITA标准USB充电器，支持可充电锂离子/锂聚合物电池；超低功率硬件VAD实现无缝且始终在线的音频处理。

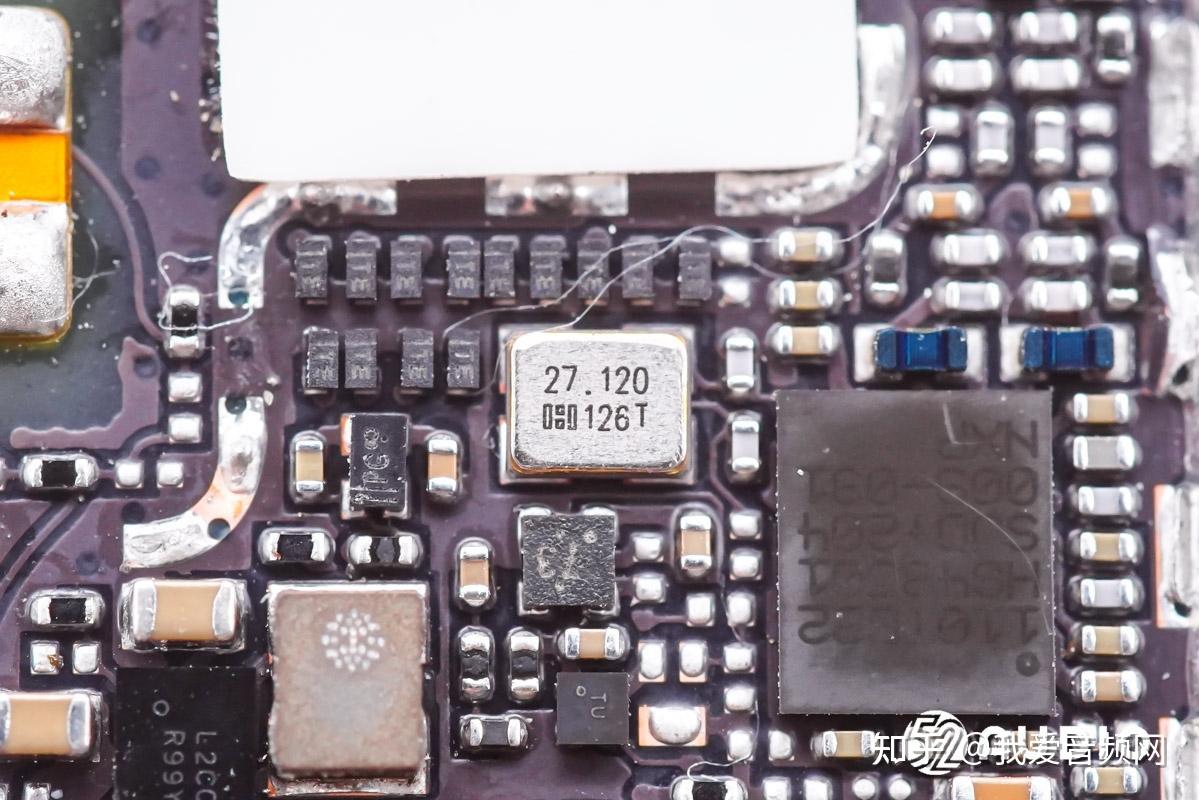

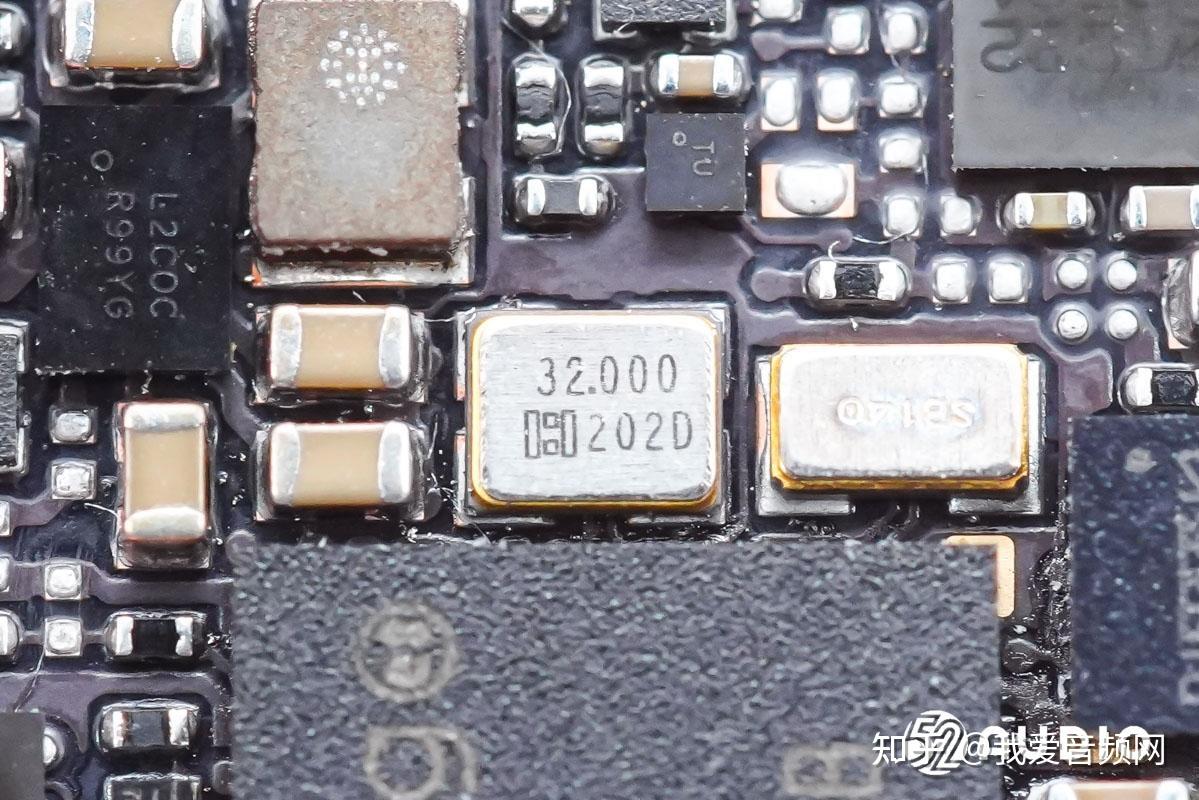

为蓝牙无线SoC提供时钟的晶振特写。

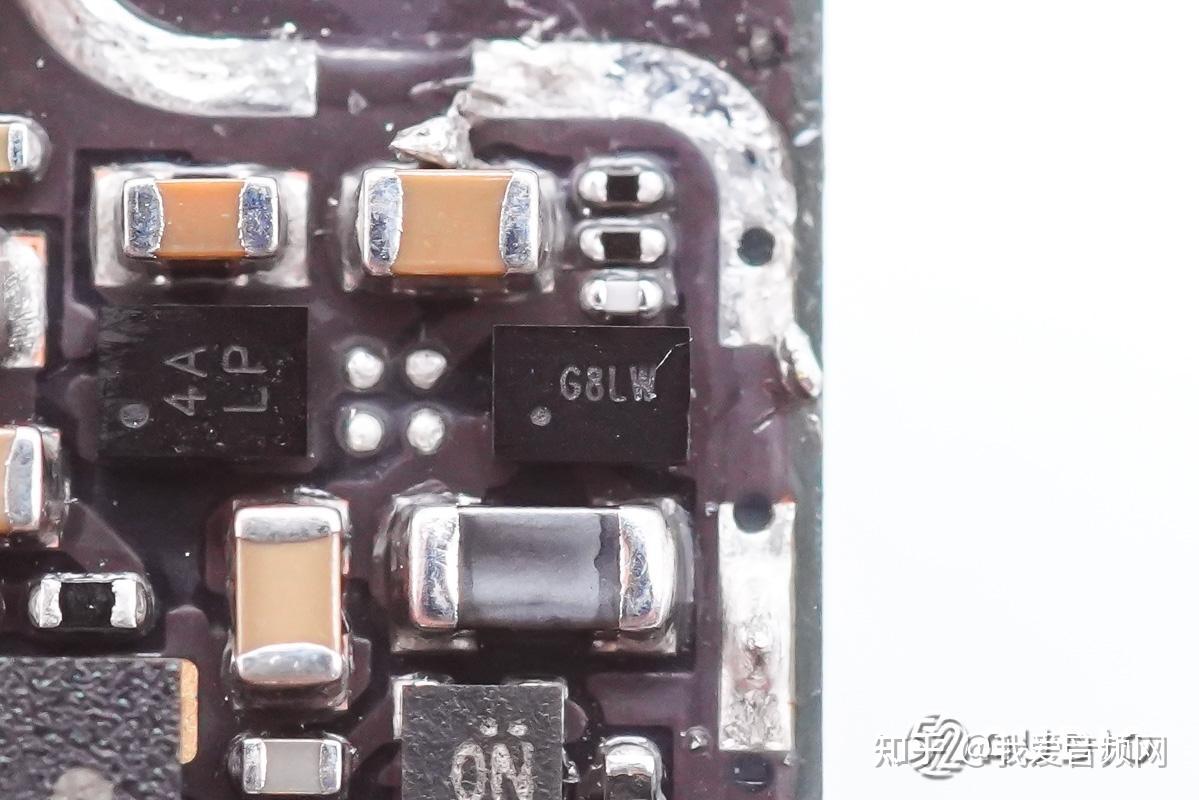

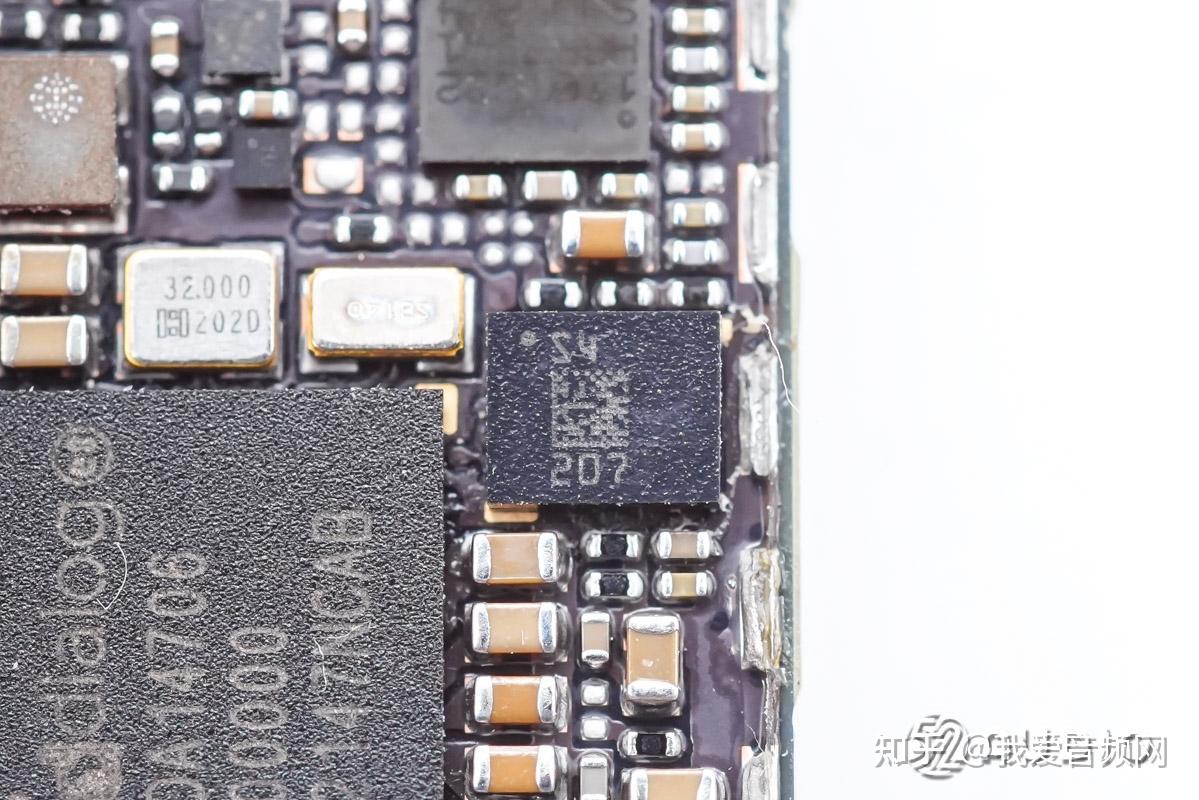

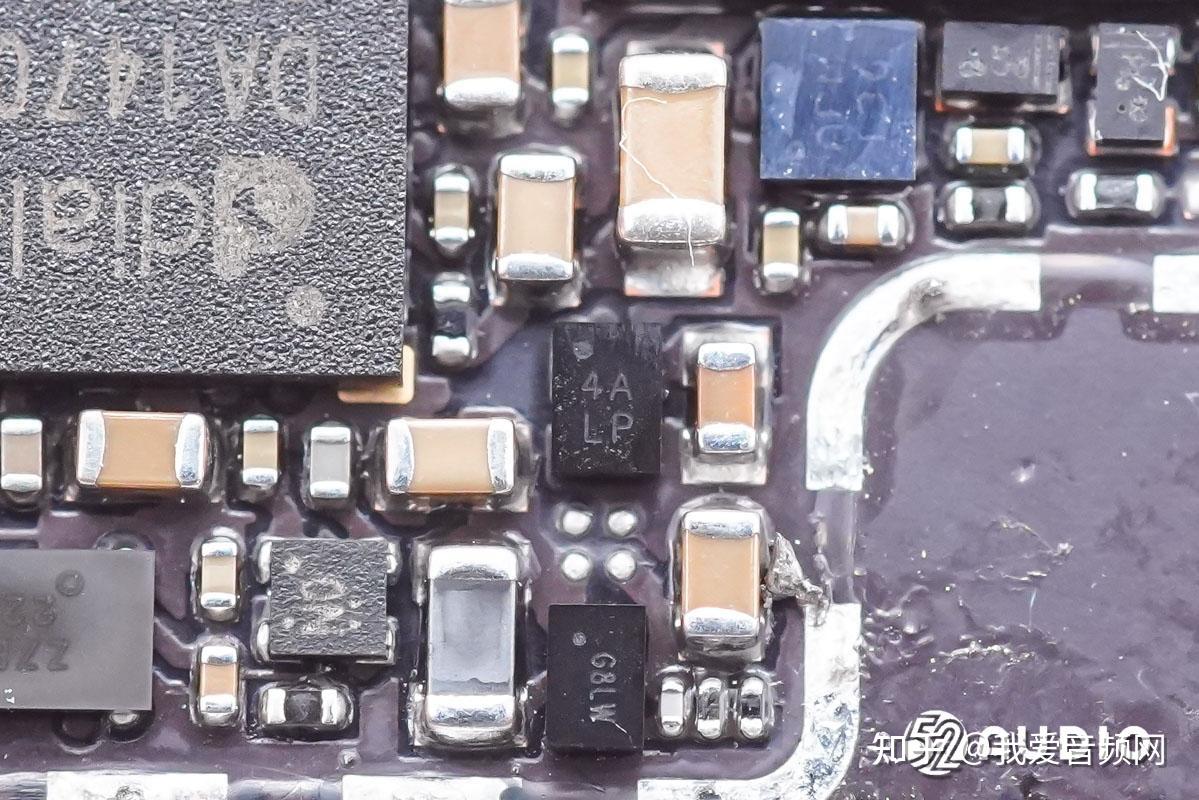

丝印4ALP的IC。

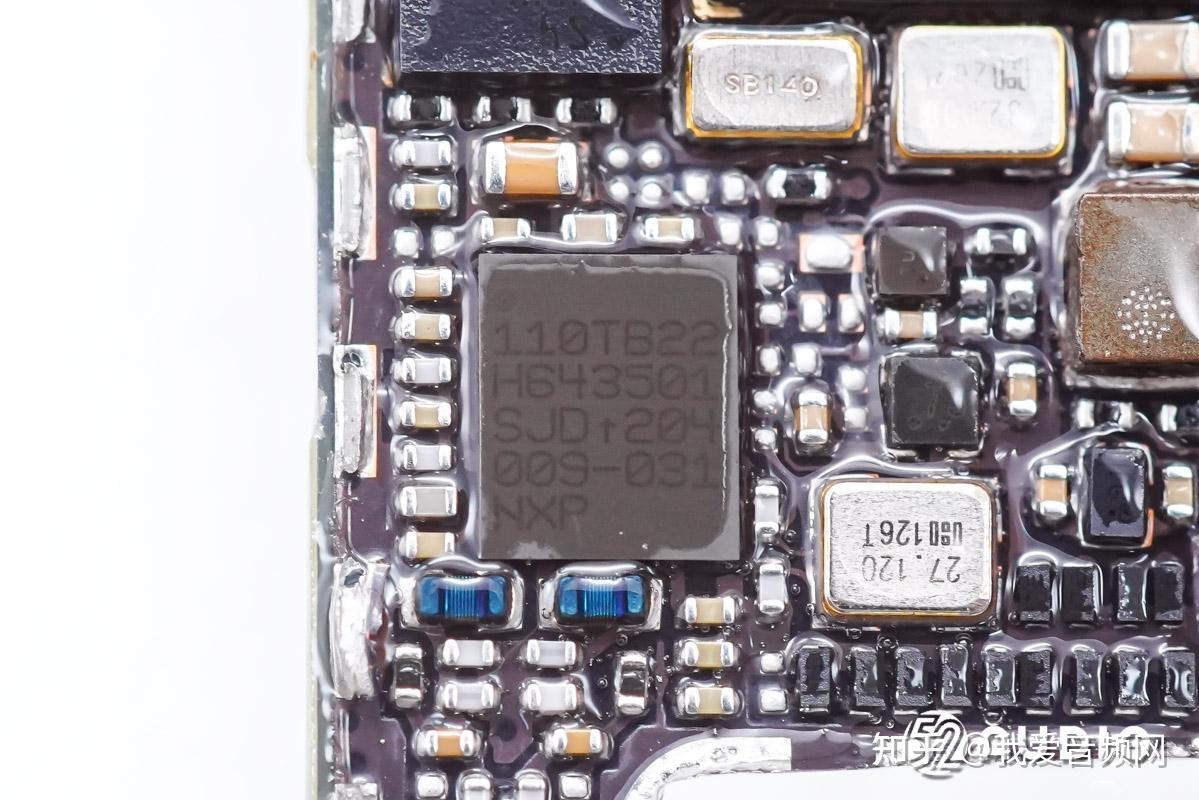

NXP恩智浦丝印110TB22的NFC芯片。
NFC芯片外围晶振特写。

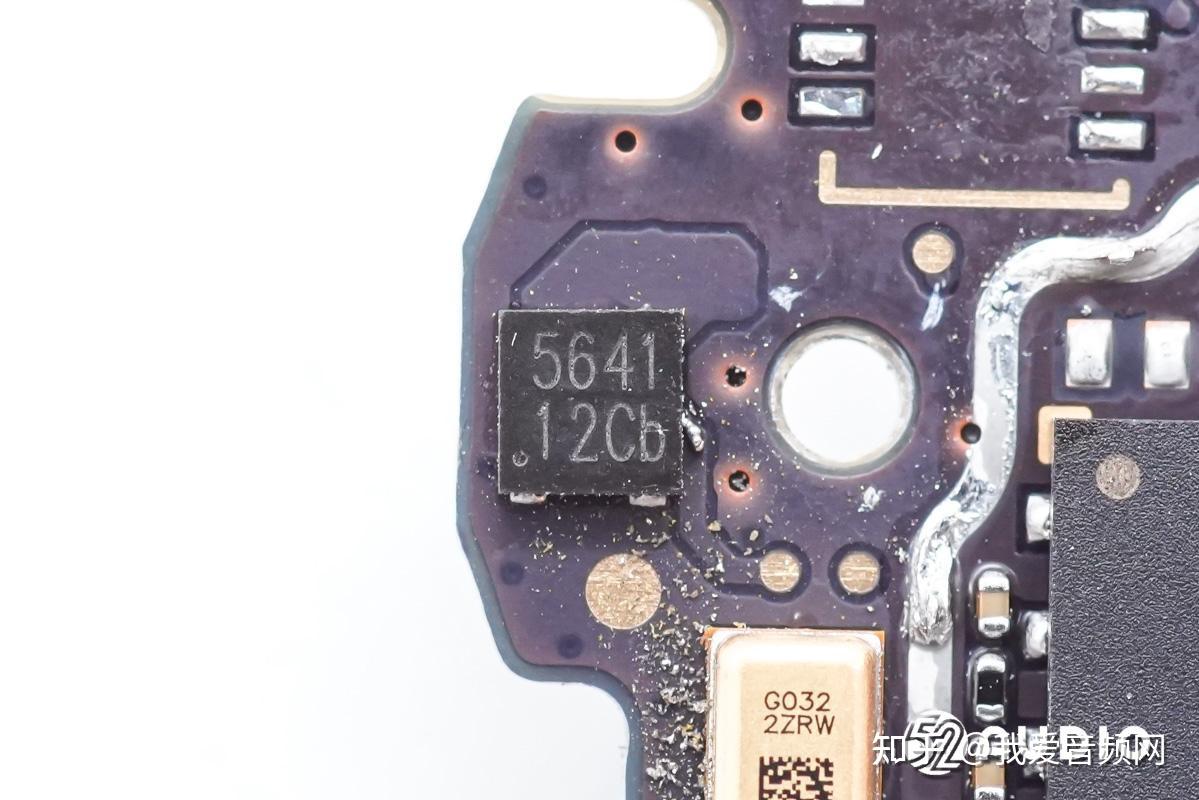

Willsemi韦尔ESD5641D12 TVS二极管，用于充电端子静电保护。

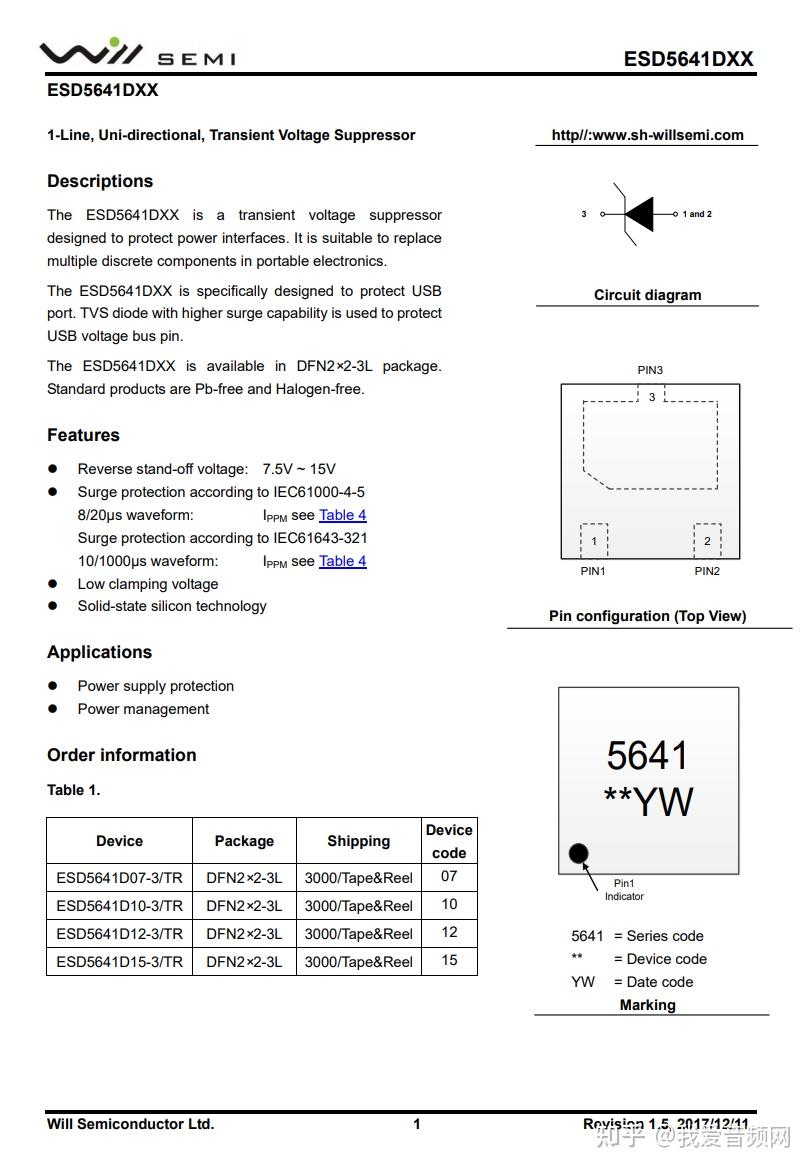

Willsemi韦尔ESD5641详细资料。

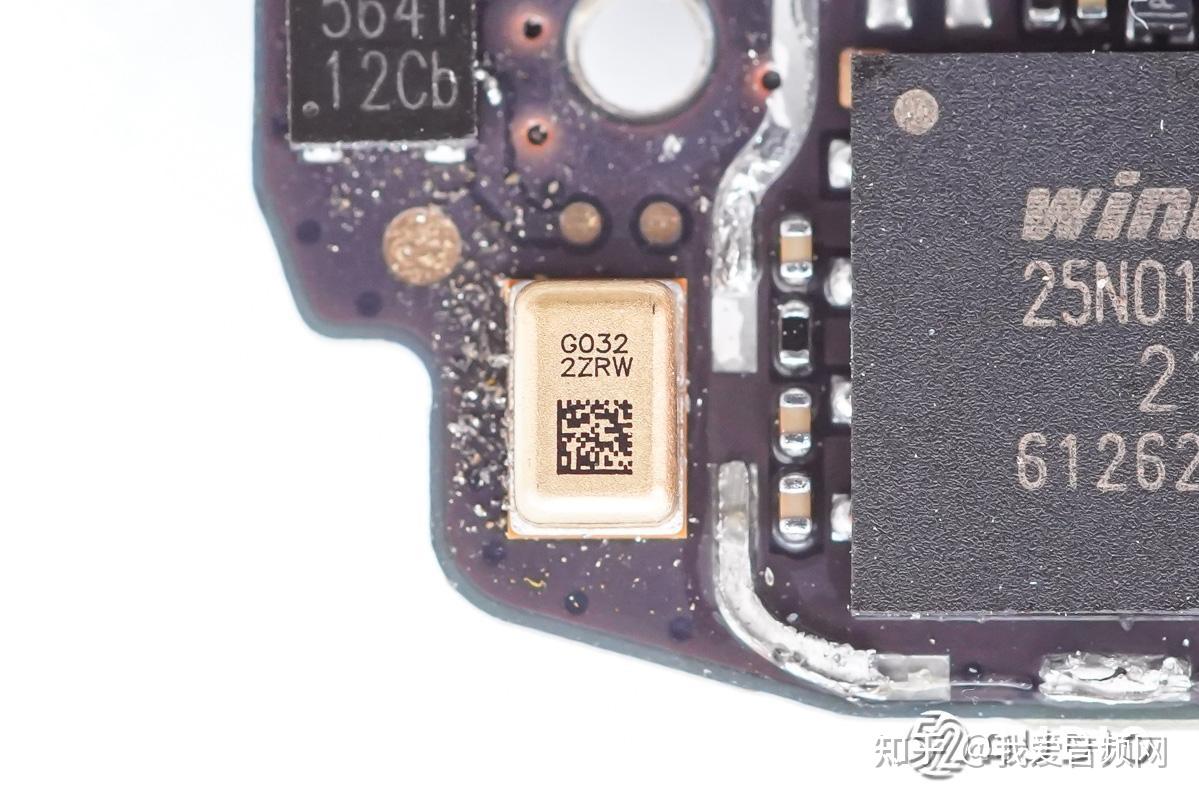

镭雕G032 2ZRW的MEMS麦克风，用于“小爱同学”语音交互拾音。

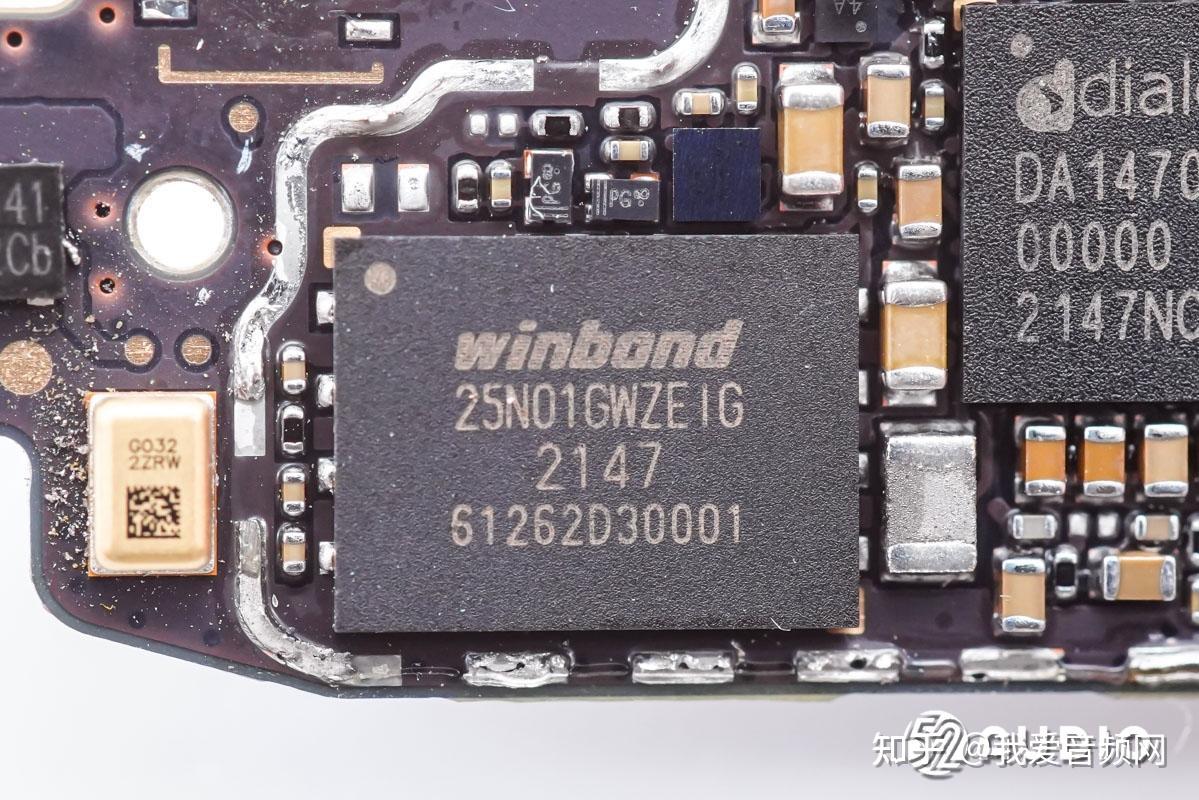

Winbond华邦25N01GW串口式 (SPI) SLC NAND，容量为128MB，具备快速擦写编程性能，超过10万次擦写与编程周期，数据保存期超过10年，用于存储系统和数据。

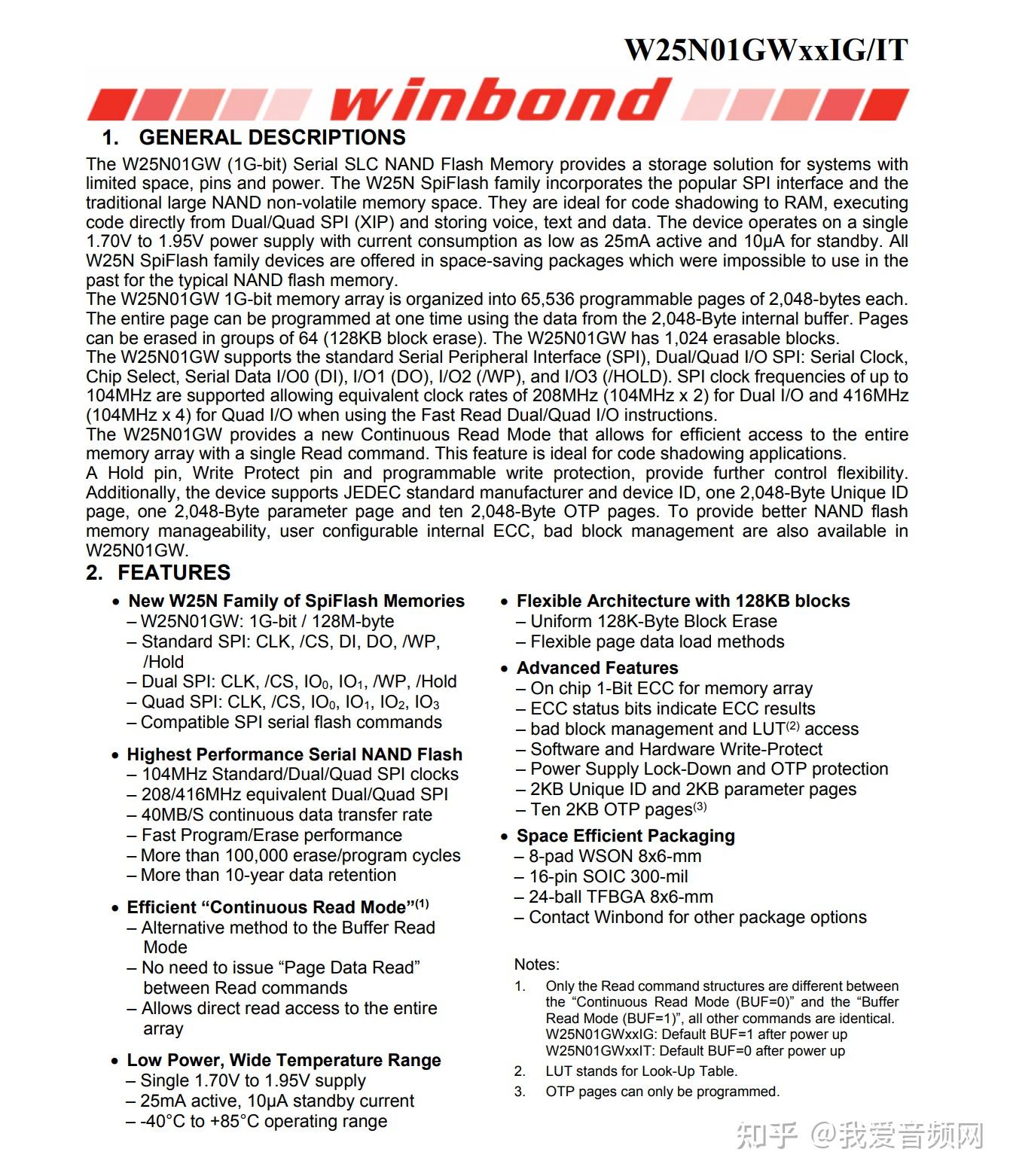

Winbond华邦25N01GW详细资料图。

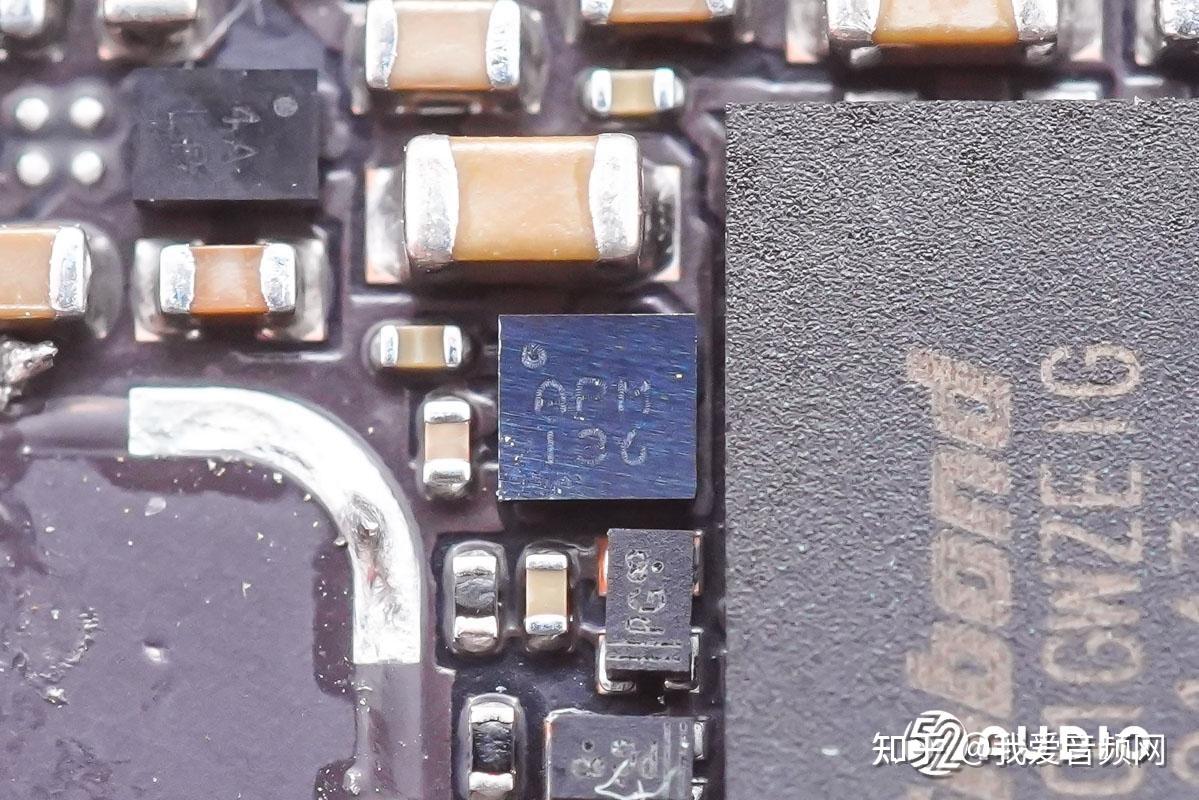

丝印APM的IC。
丝印G8LW的IC。

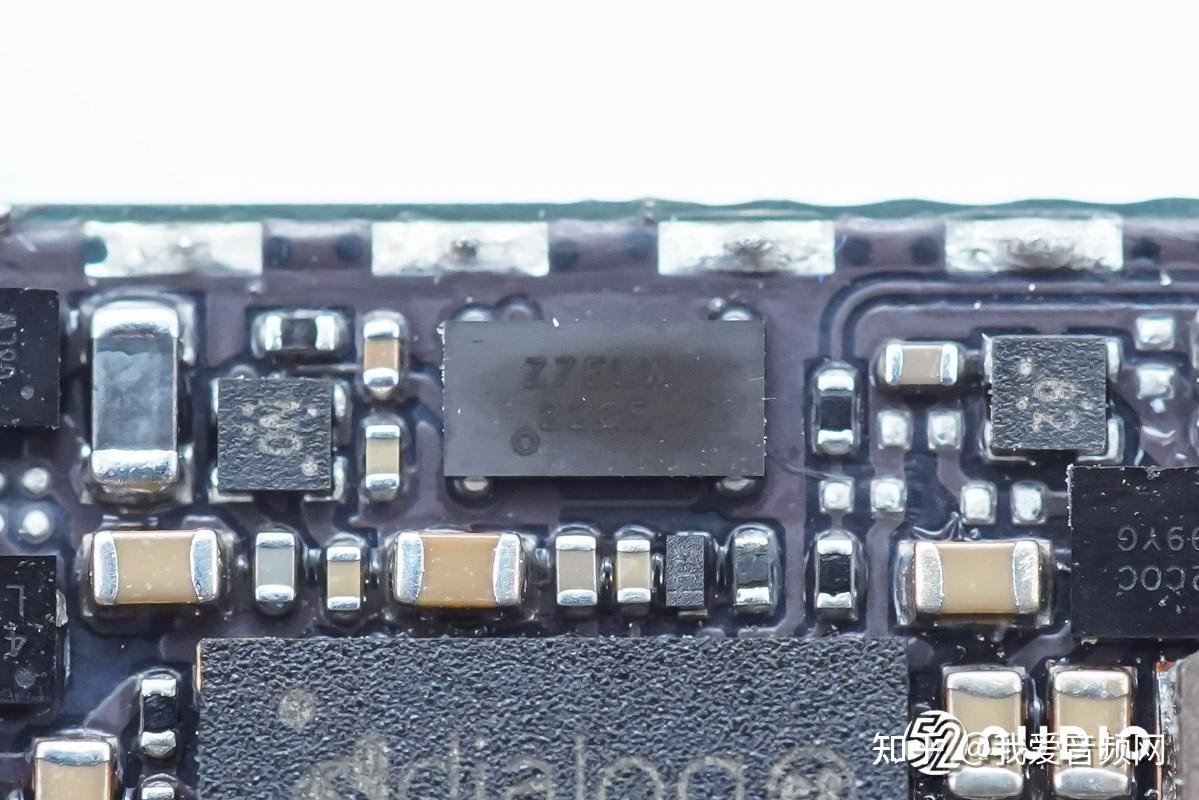

丝印Z7ELW的IC。
ST意法半导体LSM6DSOWTR加速度+陀螺仪传感器。

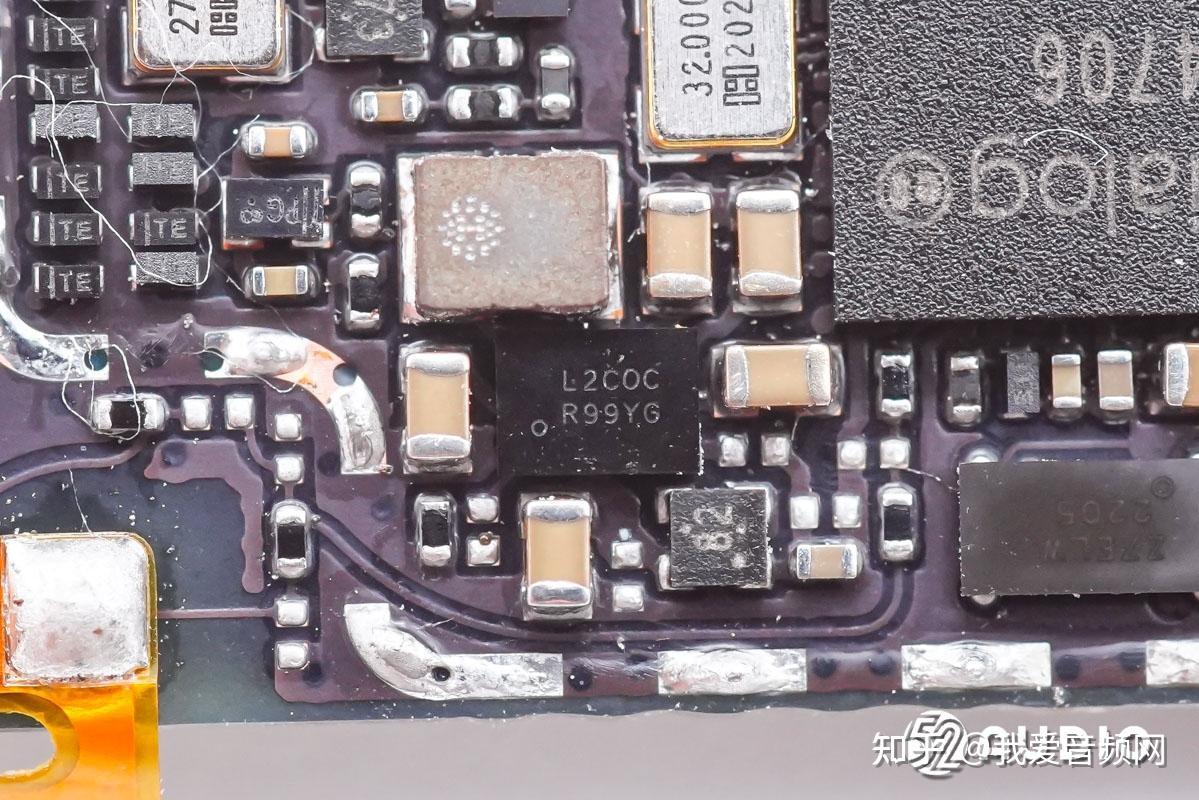

丝印L2C0C的IC。

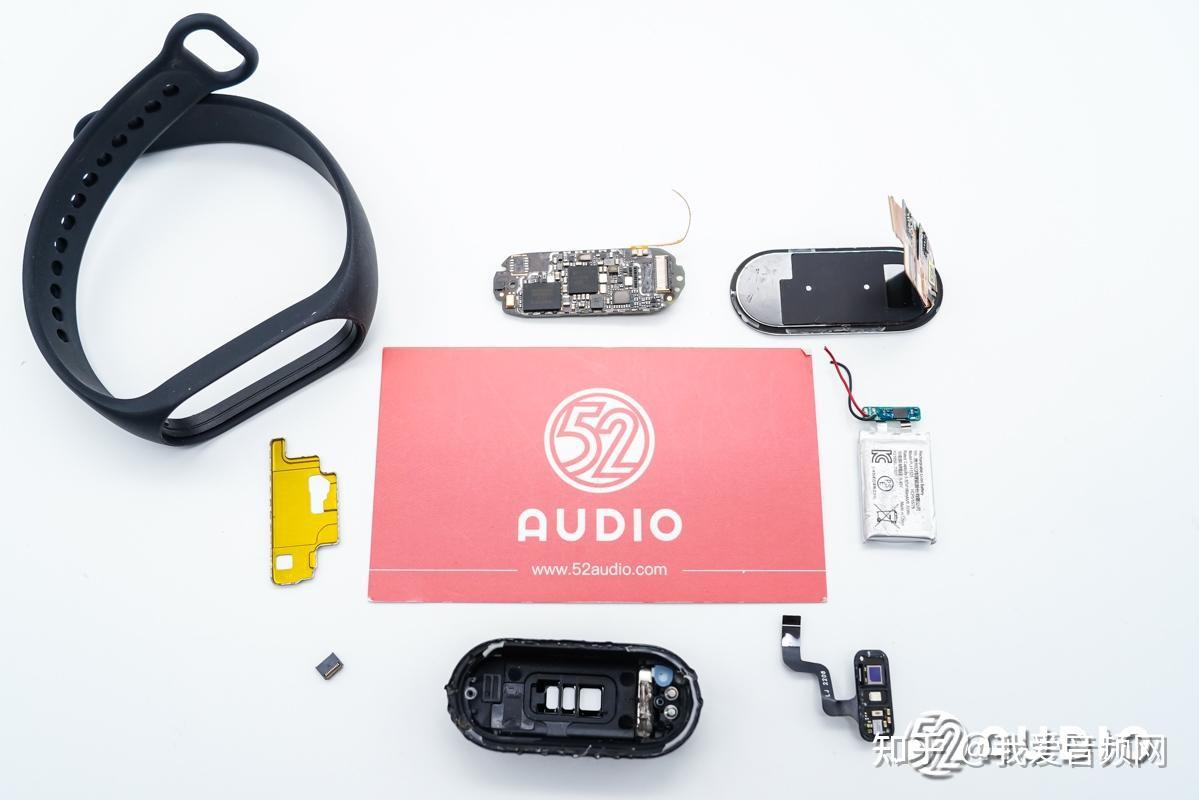

小米手环7拆解全家福。
三、我爱音频网总结
小米手环7外观依旧采用了经典设计，屏幕尺寸增加，提供了更多的显示内容，搭配同样提升的屏幕分辨率带来的更细腻的观感，有效提升了用户的使用体验。但同时，手环体积和重量也随之提升，对于用习惯了前代产品的用户，可能会需要一段适应时间。
内部结构设计方面，小米手环7与上代产品较为相似，屏幕、主板、电池、传感器模组层层堆叠，具有很高的集成度，且组件之间多通过连接器连接，提升组装的便捷性。屏幕背部设置大面积NFC天线，用于近场通讯；屏幕排线上设置有谱瑞TMA525点触摸电容式触摸屏控制器，用于屏幕触控操作。
传感器模组由血氧、心率检测LED灯，接收光线感应器和面向光学生物传感应用的德州仪器AFE44S30模拟前端组成；主控芯片为瑞萨DA14706低功耗蓝牙无线SoC，单芯片集成丰富的功能，提供先进的传感器和图形功能，以及无缝、超低功耗且始终在线的音频处理能力。手环内置亿纬锂能180mAh电池，配备一体化锂电保护IC；电源输入端还设置有韦尔ESD5641D12 TVS二极管，用于充电端子静电保护。
