国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量

admin2192年前0条评论

前言

随着欧洲能源危机加剧,国内新闻报道欧洲大量采购国产电热毯,电热毯是通过将发热丝盘成蛇状,固定在毛毯内部,通电时发出热量。配合被子的保温效果,热量不易散发,能够显著提升被窝内部温度。正因为电热毯只起到调节被窝内部温度的作用,相比加热整个房间的温度来说,大大节省电能。

微信号:15838231350
添加微信好友, 获取更多信息
复制微信号

充电头网采购了一款GIPIN即品品牌的电热毯,这款电热毯尺寸为1.8*1.5米,适合双人使用,支持双区温控,并支持9档温度调节,和智能逐级降档,温度控制精准,使用更加舒适。12小时智能断电,配合双层螺旋发热丝,免除后顾之忧。下面就对这款电热毯进行拆解,看看内部是如何设计。

即品电热毯外观

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第1张

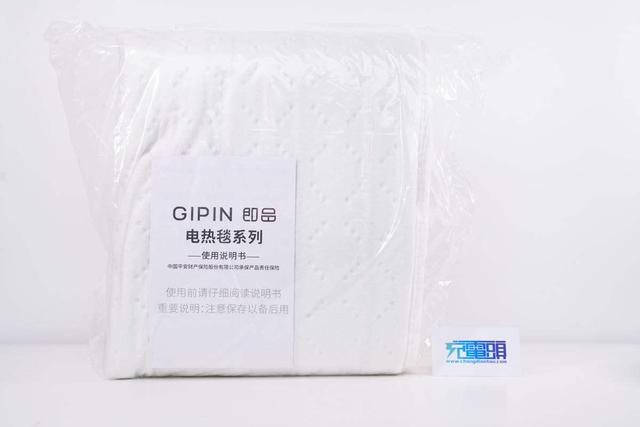

打开快递盒的包装后,电热毯使用透明塑料袋包装,里面还有一份说明书,由中国平安财产保险股份有限公司承保产品责任保险。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第2张

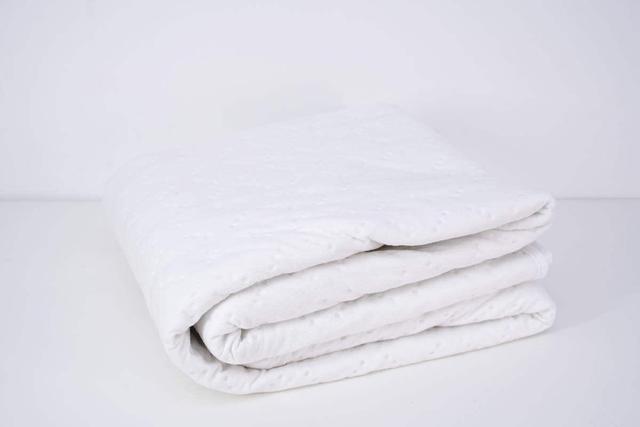

此次采购的即品加厚除螨电热毯是1.8m*1.5m常规尺寸,大面积铺设发热线,能够快速升温无死角,且整体柔软度适中,在天气回暖后也能像正常毯子一样折叠收起,不用担心发热线折断。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第3张

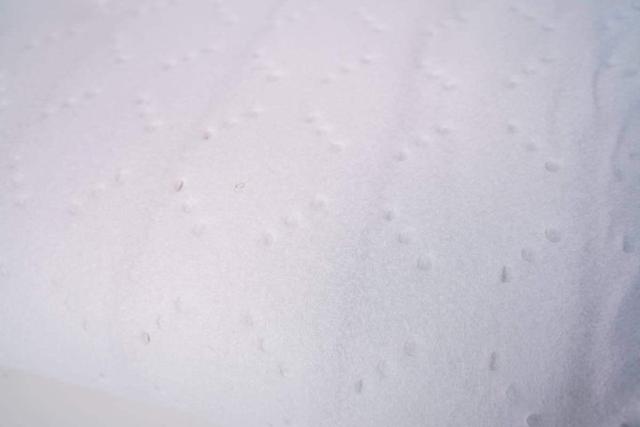

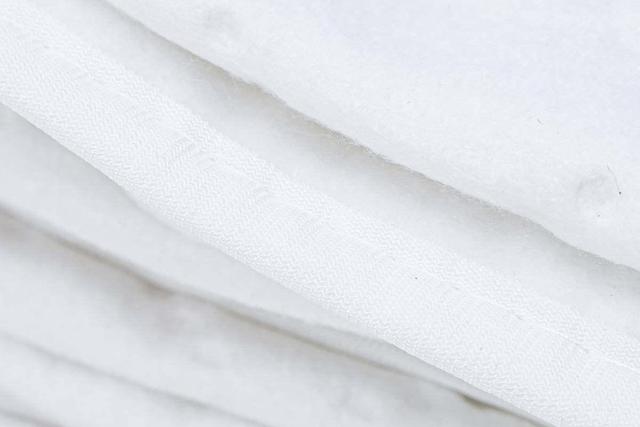

这款电热毯采用优质560G针刺棉材质,整体细致压实亲肤透气,此外表面压花工艺处理,不易脱层和褶皱。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第4张

边缘密室包边,精密走线让电热毯更加经久耐用。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第5张

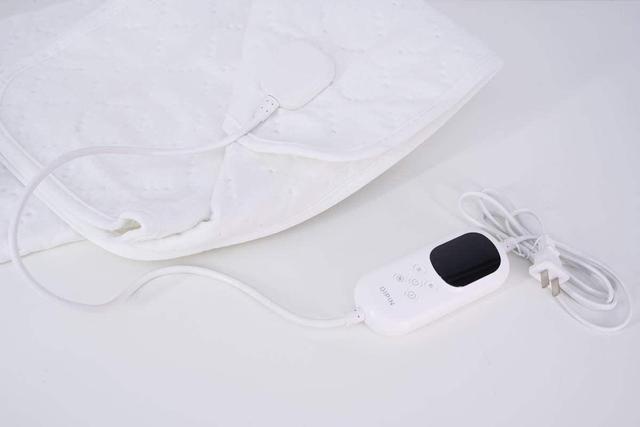

电热毯一端连接电源线以及双人双控控制器。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第6张

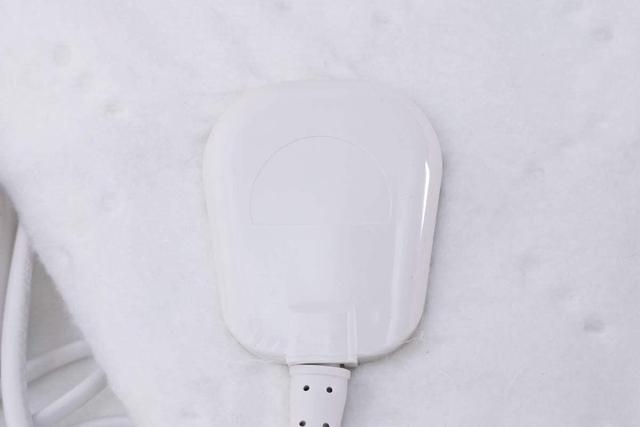

连接端外壳高光亮面处理,边缘圆润,避免磕碰伤人。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第7张

连接处采用传统夹紧方式进行固定,使用的是防拆螺丝。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第8张

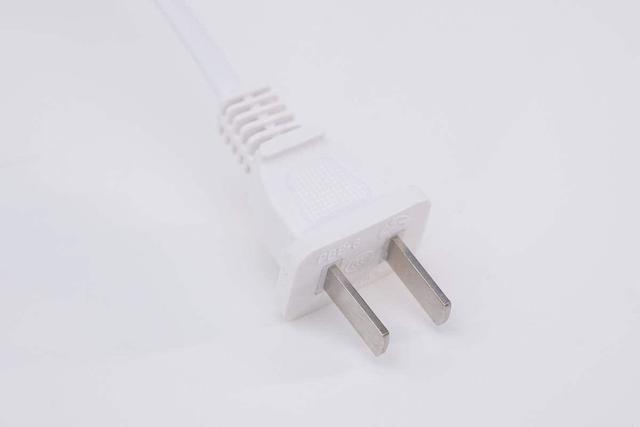

输入端采用的是双脚插头,规格为6A 250V~,通过了CCC安规认证。插头正反面均设有凸齿,方便用户插拔使用。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第9张

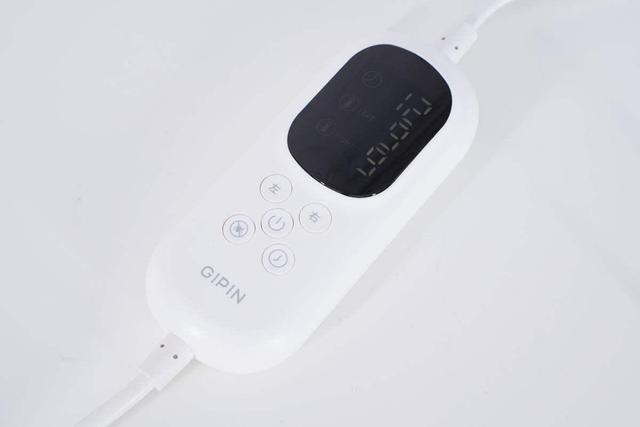

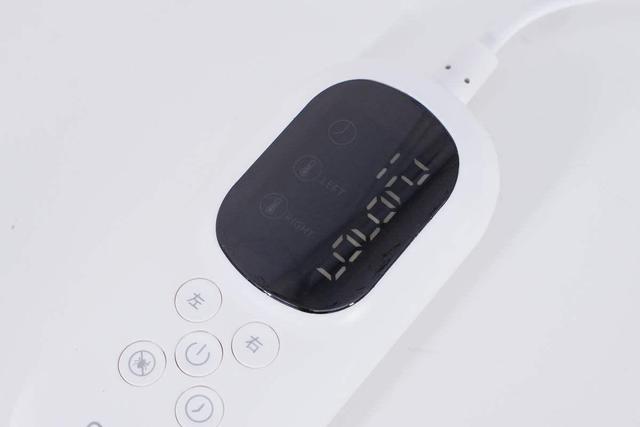

控制器白色外壳表面磨砂,边缘过渡圆润。正面设有功能按键以及状态显示屏,让用户对电热毯的当前状态一目了然。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第10张

显示屏可显示定时时间和电热毯左右毯体发热等级,除了支持左右双区独立控温外,还支持智能逐级降档以及记忆档功能,满足一家老少不同温度需求,十分灵活贴心。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第11张

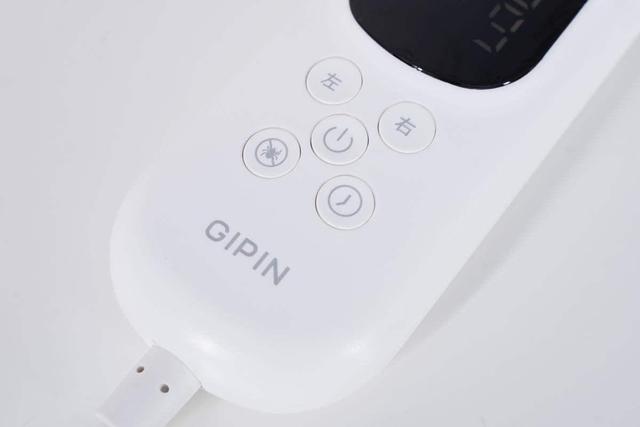

下方设有左、右、开关、除螨以及定时五个相应功能键。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第12张

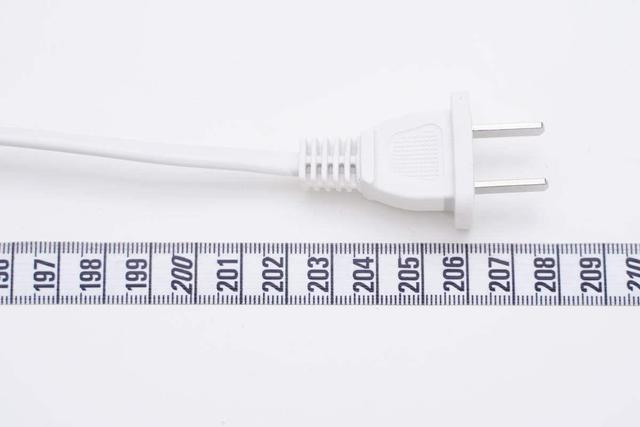

测得线缆总长度(包括控制器长度)约为207.8cm。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第13张

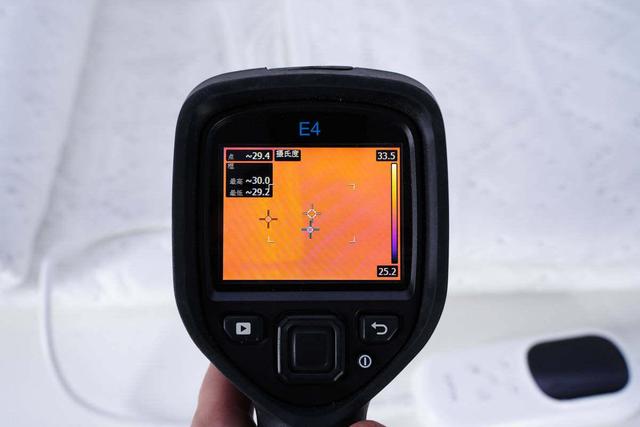

电热毯未打来情况下测得最高温度为30℃。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第14张

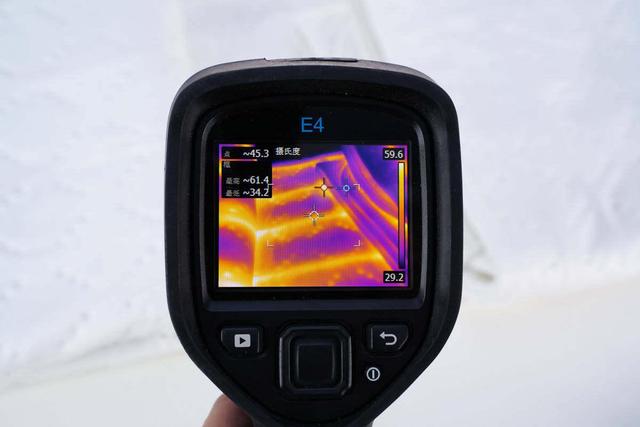

电热毯打开默认工作在最高第9档位,十分钟后测得毯子上最高温度为61.4℃,最低温度为34.7℃

即品电热毯拆解

看完即品电热毯的外观展示,下面就进行拆解,一起看看电热毯的内部构造和设计。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第15张

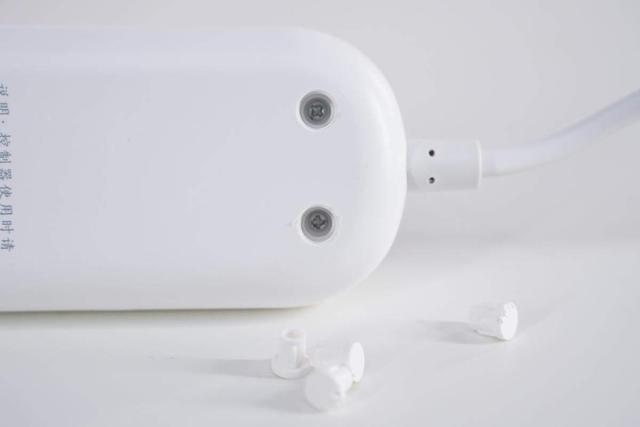

首先来拆解温控器,温控器外壳螺丝采用胶塞密封,拆下胶塞露出固定螺丝。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第16张

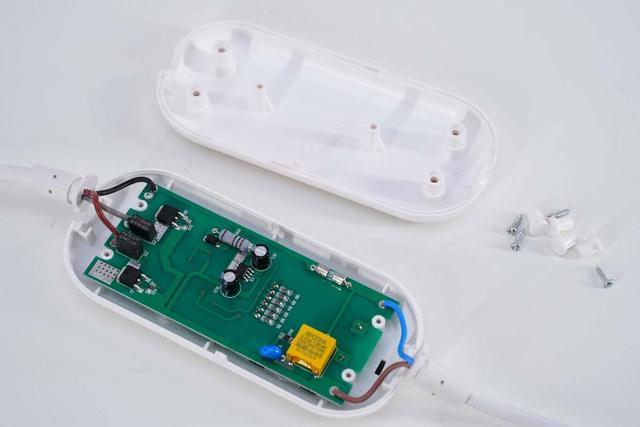

拧下固定螺丝拆开温控器外壳,温控器内部采用一块PCB,交流输入导线和输出导线焊接连接到PCB上。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第17张

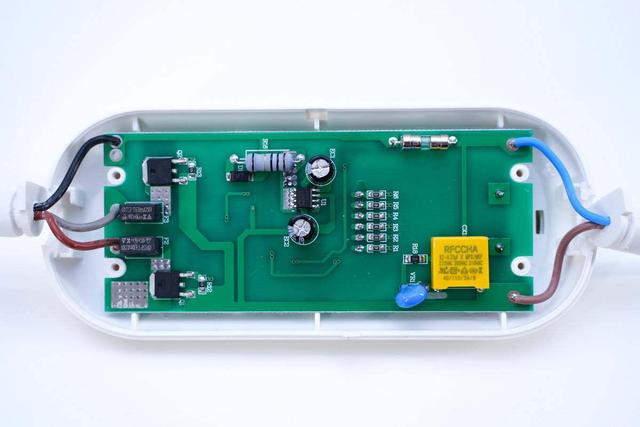

温控器PCB背面焊接两颗保险丝,两颗可控硅,降压供电电路,保险丝和压敏电阻及安规X2电容。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第18张

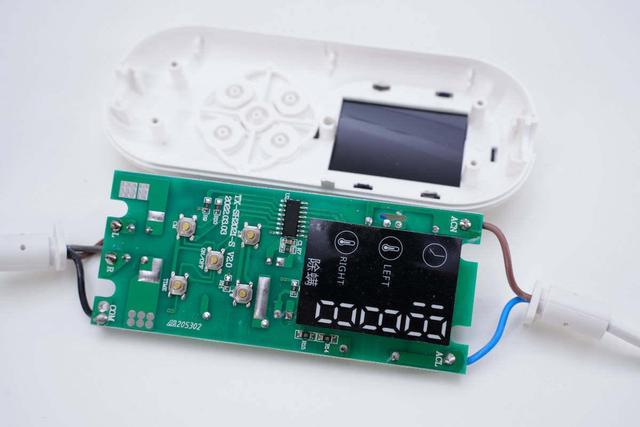

从外壳中取出温控器PCB板,外壳对应LED段码屏开窗。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第19张

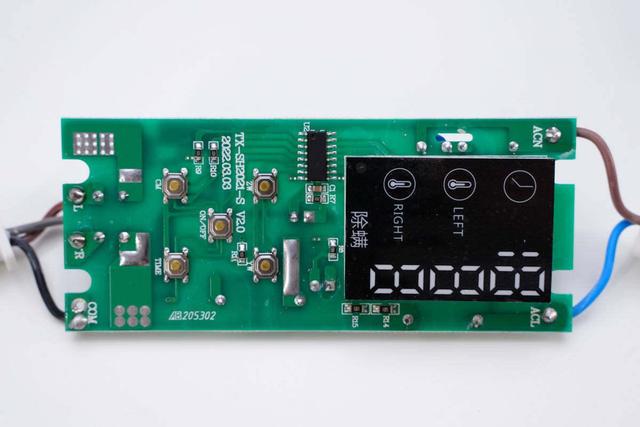

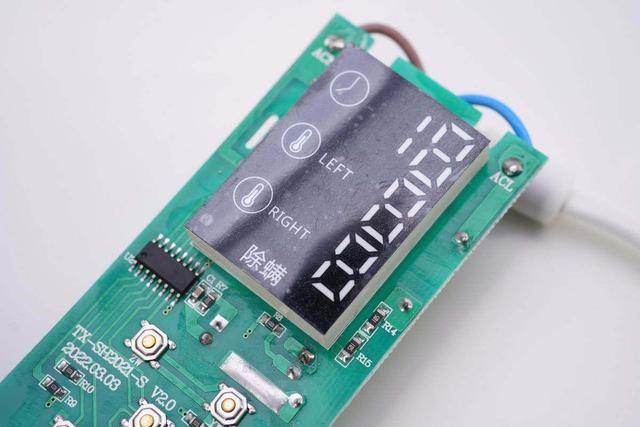

温控器PCB正面焊接五颗功能按键,一颗主控MCU和一块LED段码屏。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第20张

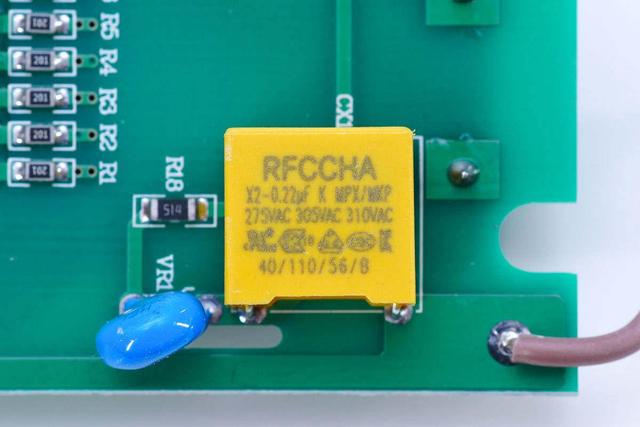

输入端X2安规电容规格为0.22μF。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第21张

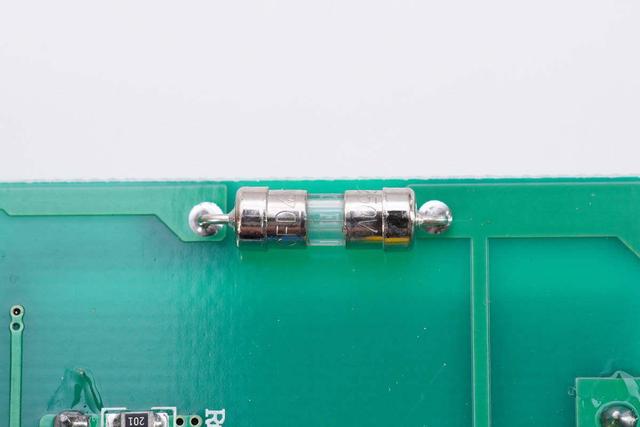

输入端保险丝特写。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第22张

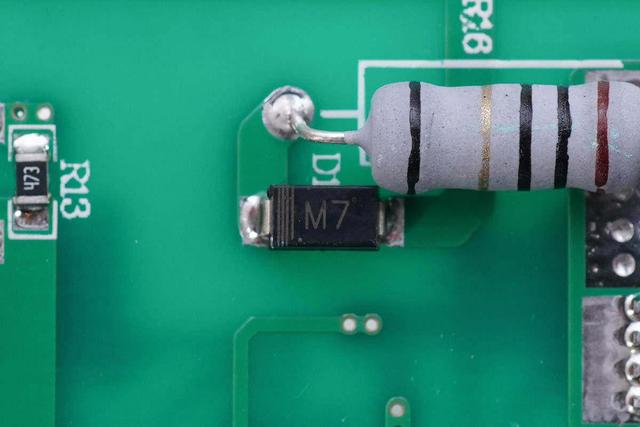

用于供电整流的二极管特写。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第23张

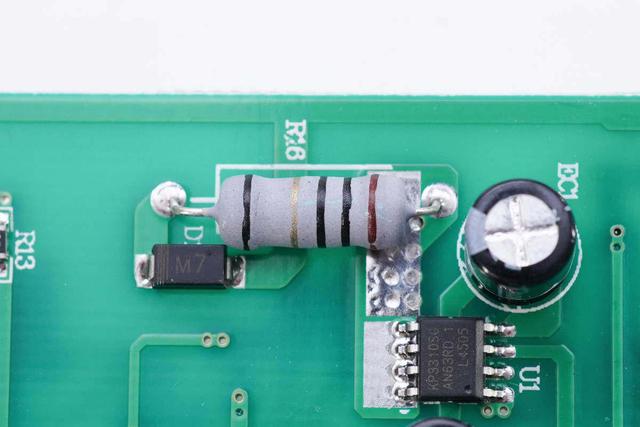

在输入端使用一颗串联电阻,用于限流分摊功耗。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第24张

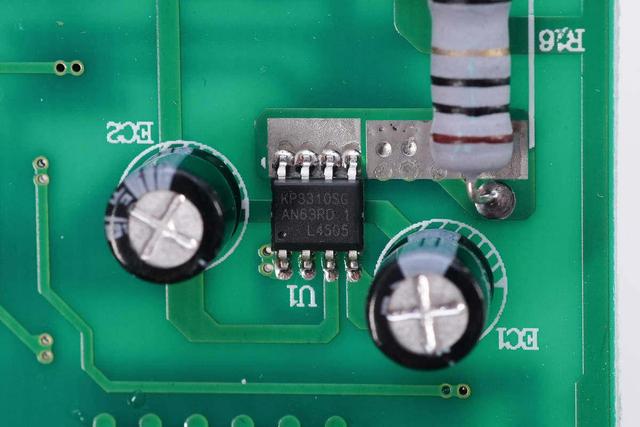

温控器内部采用必易微KP3310为MCU供电。KP3310是一颗支持高压输入,无需电感及高压电容的稳压器,具备2%的高输出精度,输出支持5V/3.3V/2.7V三档输出电压,具备快速动态响应,并具备输出短路过载保护等保护功能,外接100K电阻设定为5V输出。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第25张

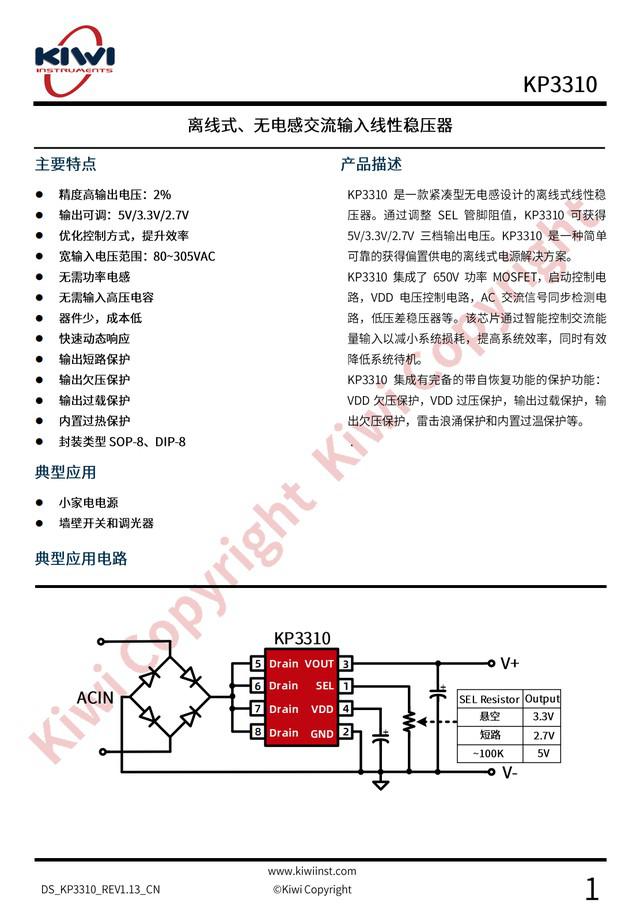

必易微 KP3310 详细资料。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第26张

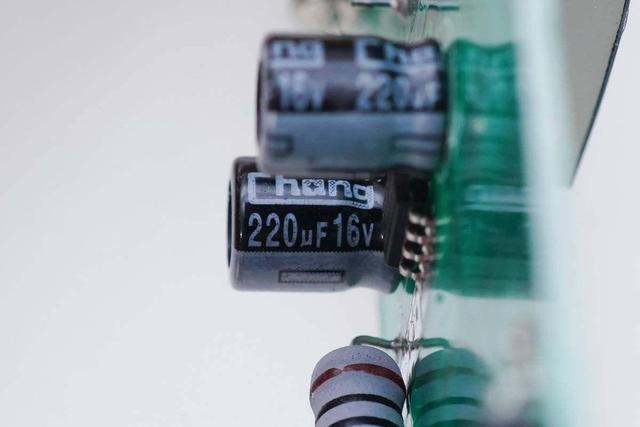

两颗滤波电容规格均为220μF16V。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第27张

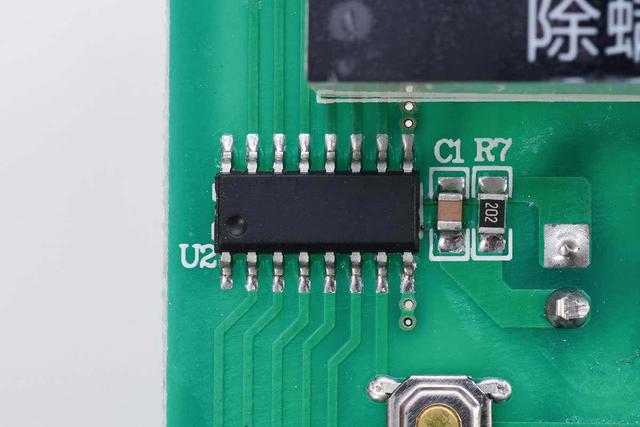

无标的MCU用于档位显示及驱动信号输出。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第28张

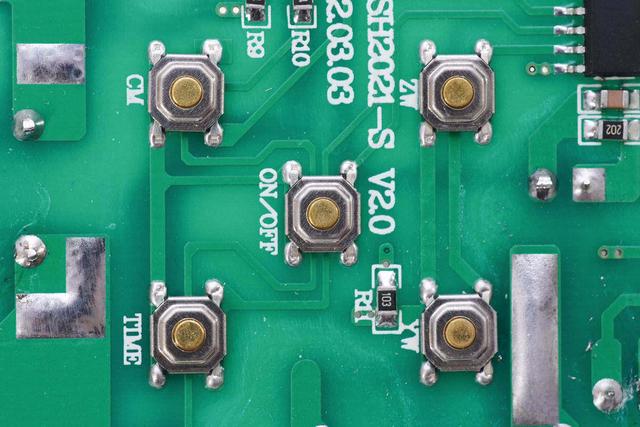

贴片按键用于功能控制。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第29张

LED段码屏显示工作状态及输出档位。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第30张

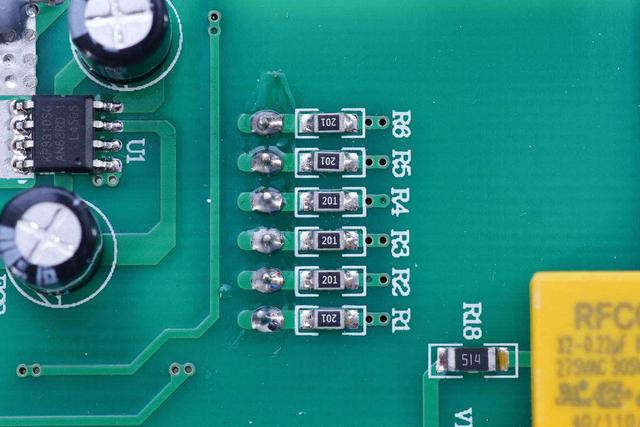

6颗1KΩ电阻用于限制LED段码屏的电流。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第31张

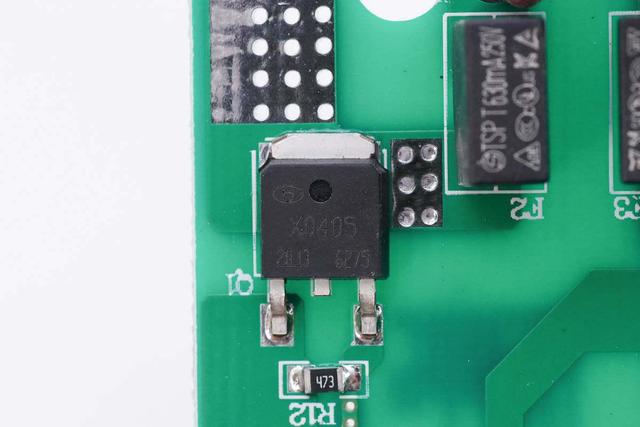

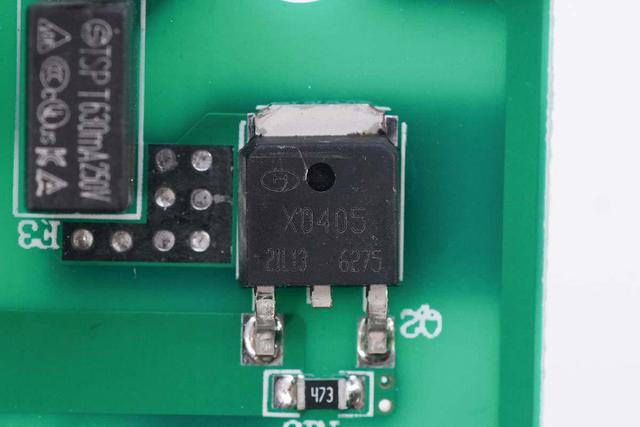

丝印X0405的可控硅,用于调节电热毯温度,实现档位控制。推测是调节导通角控制温升,与可控硅调光台灯原理相同。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第32张

用于另外一路输出的可控硅特写。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第33张

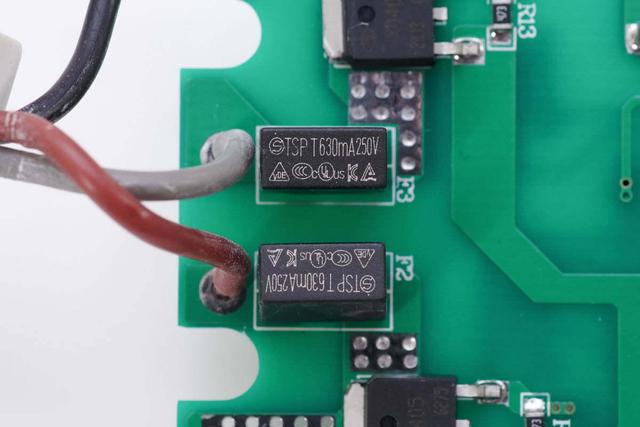

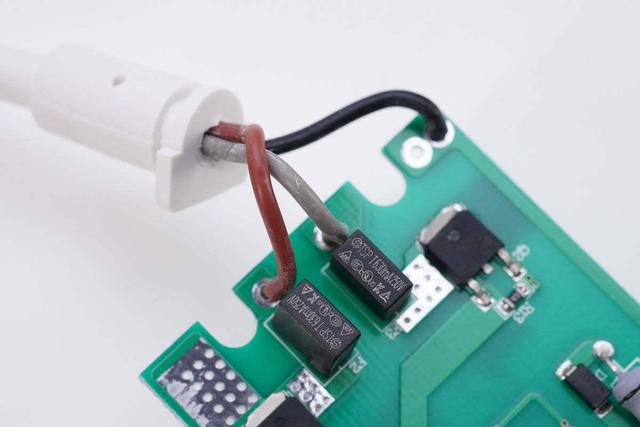

在温控器的输出端串联保险丝,保险丝规格为630mA 250V。保险丝用于配合发热丝内部的双层螺旋结构,实现过热保护,确保安全。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第34张

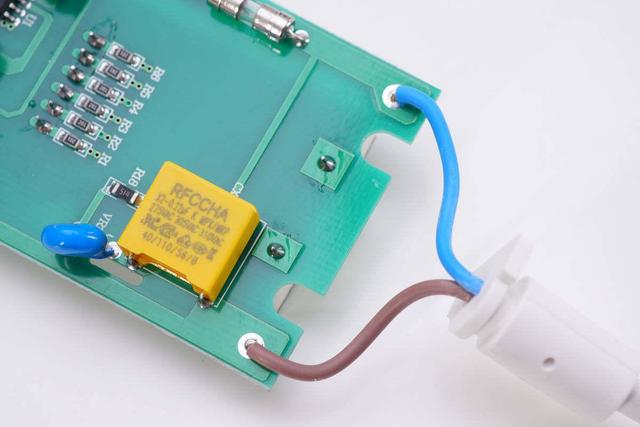

交流输入采用焊接连接。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第35张

连接到电热毯的导线也采用焊接连接。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第36张

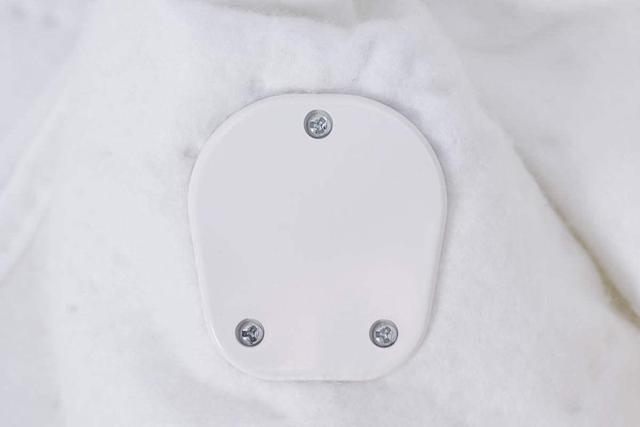

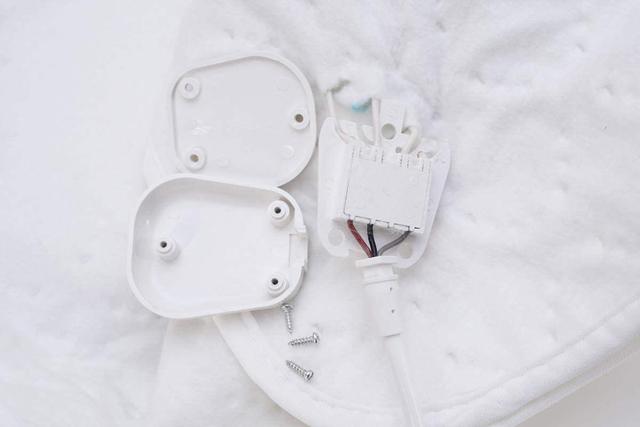

接下来来拆解电热毯,首先拆开电热毯接线盒外壳。导线与发热丝连接处采用接线盒密封。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第37张

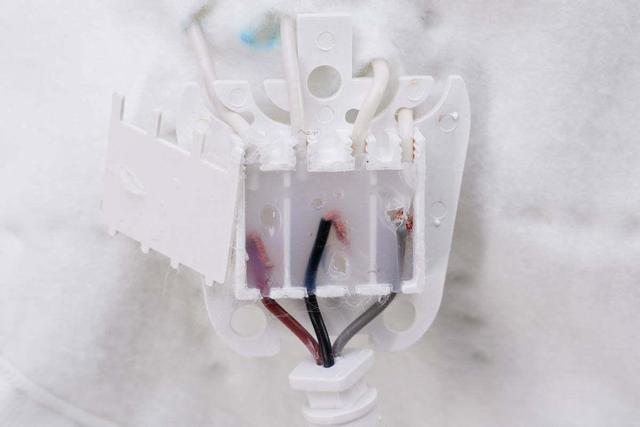

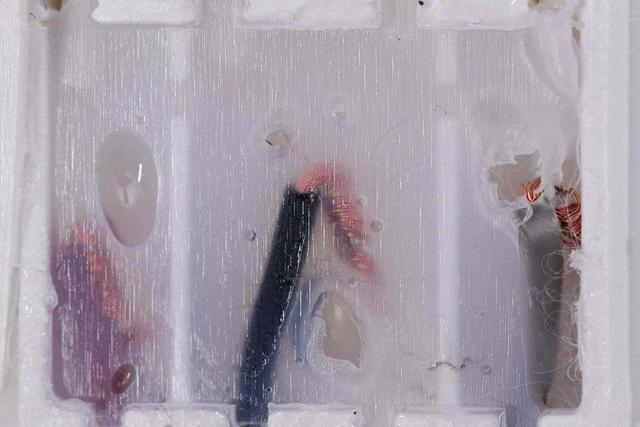

撬开接线盒外壳,接线盒外壳采用锯齿形状固定发热丝,内部发热丝与导线连接处注胶密封。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第38张

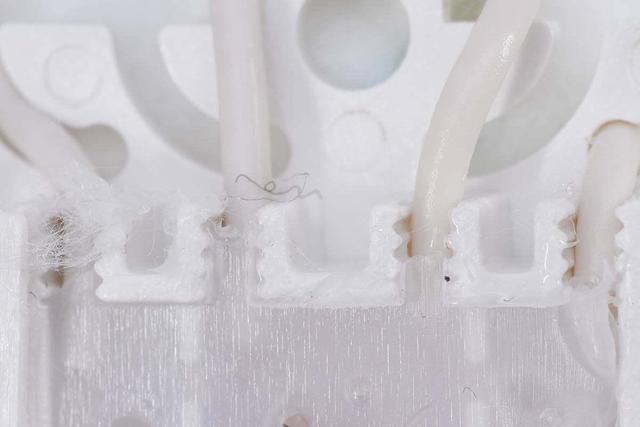

接线盒外壳固定发热丝处特写。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第39张

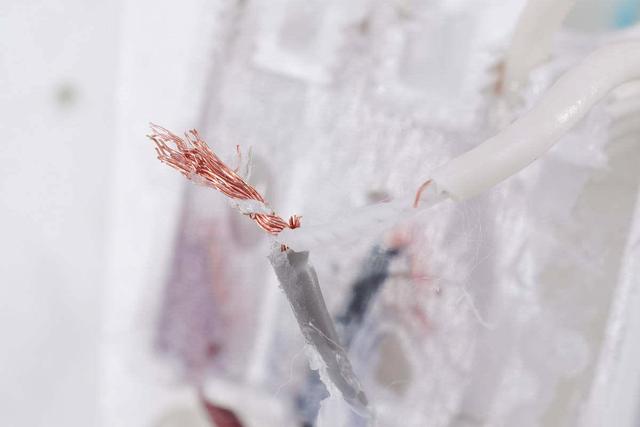

导线内部铜丝与发热丝缠绕连接。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第40张

清理掉密封胶,连接处特写。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第41张

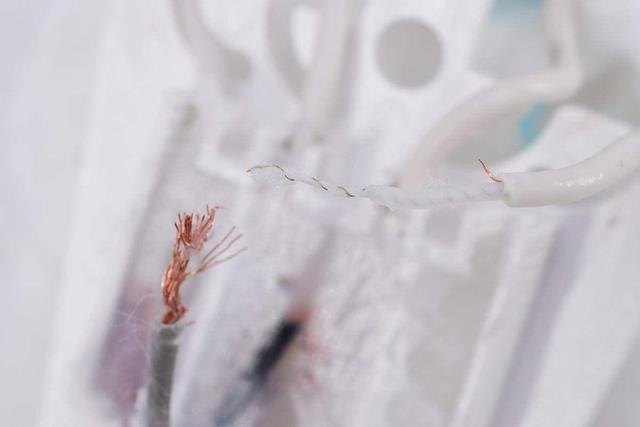

内部发热丝与导线内部铜线缠绕连接。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第42张

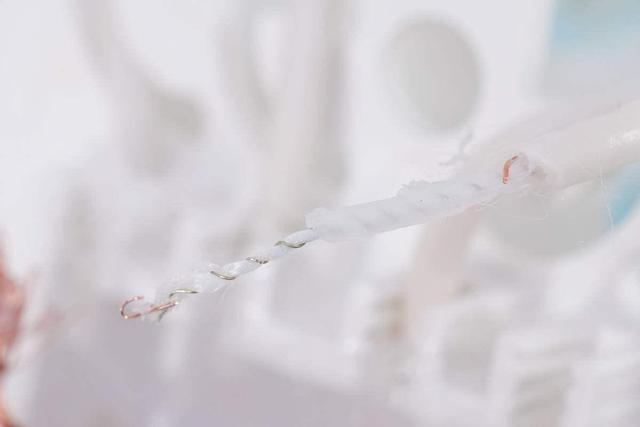

发热丝双层结构特写,内层为发热丝,外层为导电铜丝,中间通过热敏材料绝缘。当内层温度过高时,热敏材料融化,发热丝与外层导电铜丝连接短路,温控器内部的保险丝熔断,起到过热保护功能。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第43张

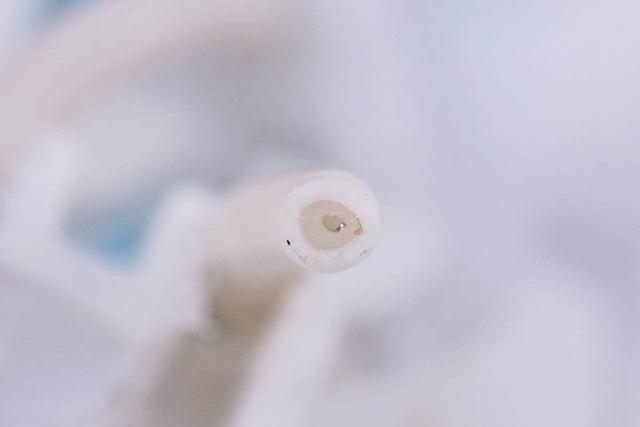

电热毯发热丝双层结构特写,内层为发热丝,外层为导电铜丝,最外层为绝缘层。

国产电热毯欧洲卖爆?拆解一款小米有品加厚除螨电热毯看看质量  第44张

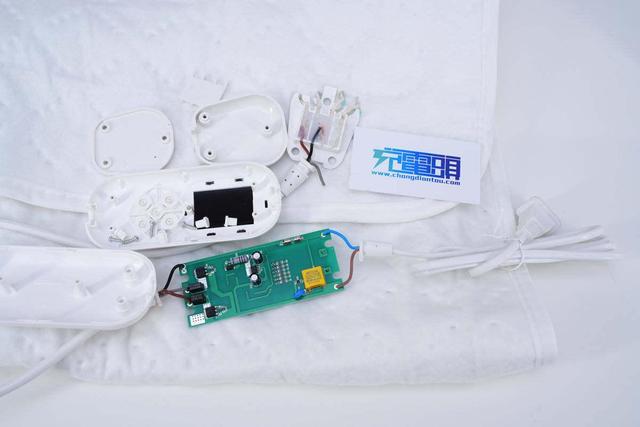

全部拆解完毕,来张全家福。

充电头网拆解总结

即品这款电热毯采用双区温控设计,并具备9档温控调节和除螨模式,支持双人使用。电热毯配备智能断电和智能降档功能,有效节省能源,并配合双层螺旋发热丝设计,具备过热保护功能,提升安全性。

充电头网通过拆解了解到,即品电热毯采用可控硅调温方式,由一颗无标的MCU实现可控硅导通控制和档位显示,内部采用必易微KP3310稳压器为MCU供电,温控器输出串联保险丝后连接到发热丝,通过双层螺旋结构的发热丝,在温度过高时短路,熔断保险丝,断电进行过热保护,确保使用安全。
